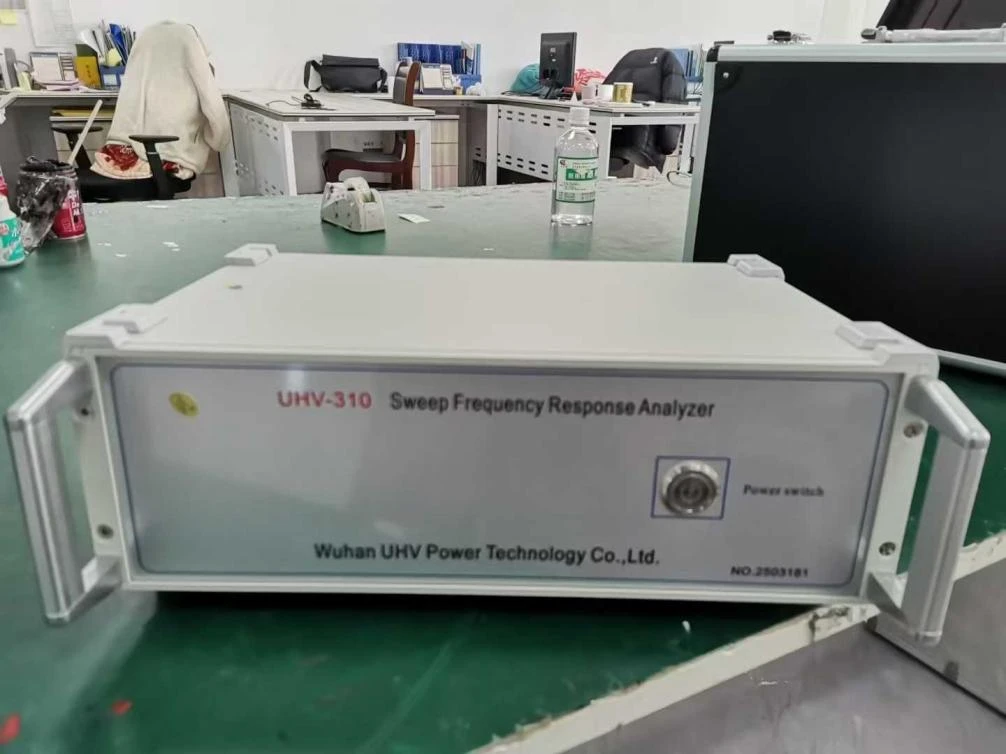

Sweepfrequentieresponsanalysator

De Sweep Frequency Response Analyzer is gebaseerd op het meten van de karakteristieke parameters van de interne wikkeling van de transformator en maakt gebruik van de interne foutfrequentieresponsanalysemethode die momenteel in ontwikkelde landen wordt ontwikkeld om de interne fouten van de transformator nauwkeurig te bepalen.

Nadat het ontwerp en de fabricage van de transformator zijn voltooid, worden de lijnspoelen en de interne structuur bepaald. Daarom moeten voor lijnspoelen van transformatortransformatoren met meerdere wikkelingen, als het spanningsniveau hetzelfde is en de wikkelmethode hetzelfde is, de overeenkomstige parameters (Ci, Li) van elke lijnspoel worden bepaald. Daarom is de karakteristieke respons in het frequentiedomein van elke lijnspoel dienovereenkomstig bepaald, en zijn de frequentiespectra van de overeenkomstige drie-faselijnspoelen tot op zekere hoogte vergelijkbaar.

Wanneer er tijdens het testproces een kortsluiting optreedt of er een botsing optreedt tijdens het transport, zullen de distributieparameters van de transformatorwikkeling veranderen, wat resulteert in een relatieve verplaatsing van de lijnspoel, evenals vervorming van de lijnspoel veroorzaakt door elektromagnetische spanning onder kortsluiting en fouttoestanden tijdens bedrijf. Vervolgens zal de Sweep Frequency Response Analyzer de oorspronkelijke frequentiedomeinkarakteristieken van de transformator beïnvloeden en wijzigen, namelijk de amplitudeveranderingen van de frequentierespons en de harmonische frequentie-offset. De transformatorwikkelingstester, ontwikkeld op basis van de responsanalysemethode, is een nieuw type niet-destructieve testapparatuur voor interne fouten van transformatoren. Geschikt voor interne structurele foutdetectie van 63kV~500kV-stroomtransformatoren.

Producteigenschappen

De acquisitie en controle van de vervormingstester voor transformatorwikkelingen maakt gebruik van een hoge-snelheid en sterk geïntegreerde microprocessor.

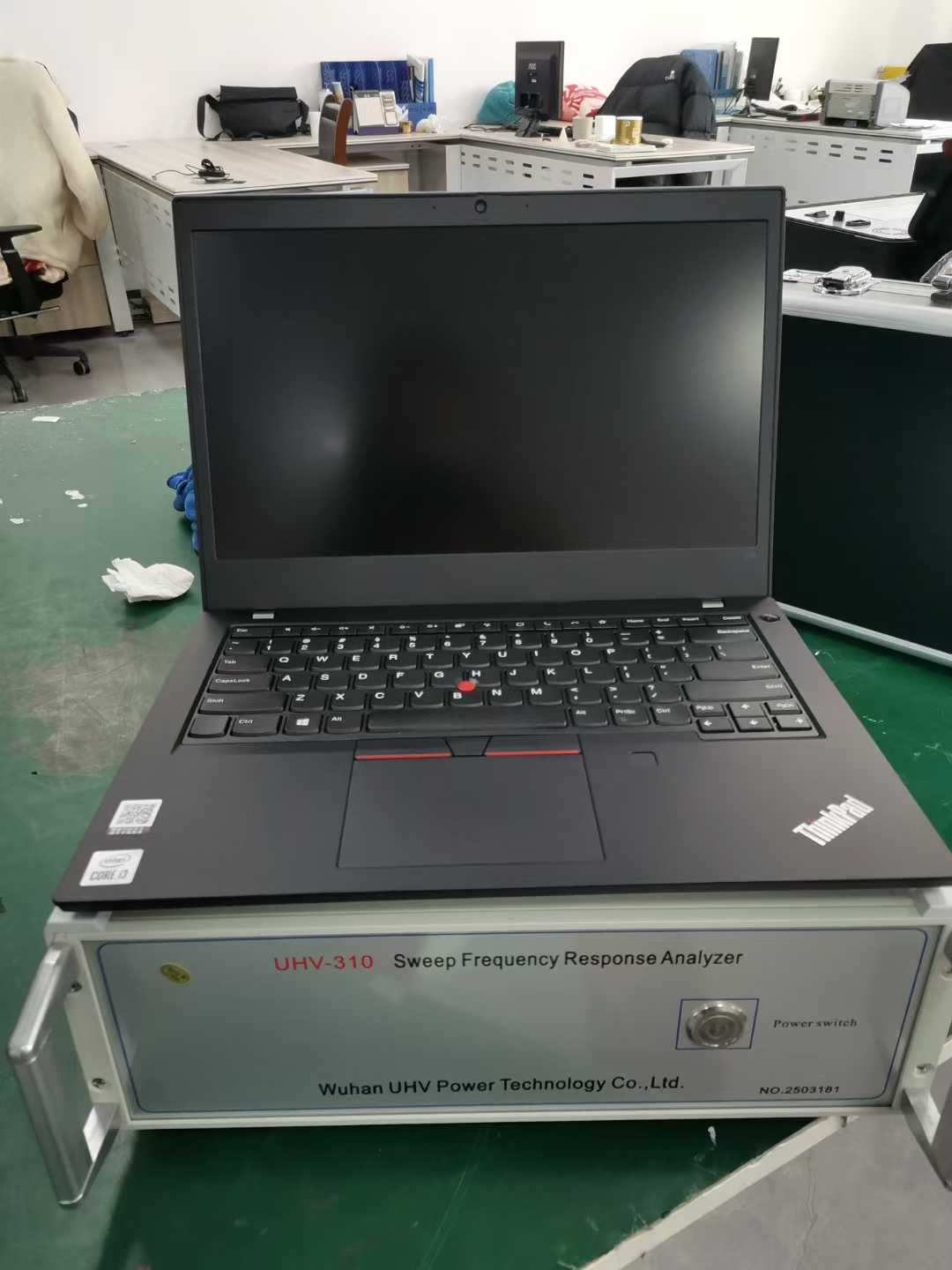

Laptop USB-interface met instrumentcommunicatie.

Er is geen Bluetooth-interface tussen de laptop en het instrument.

De hardwarebeweging maakt gebruik van speciale DDS-technologie met hoge- speed sweep (VS). Door middel van tests is het mogelijk om nauwkeurig fouten te diagnosticeren, zoals vervorming van de wikkeling, uitsteeksel, offset, kanteling, vervorming van kortsluiting tussen windingen en kortsluiting van fase naar fase.

dB-meting met hoge resolutie, tweekanaals 16 bit A/D.

De signaaluitgangsamplitude kan via software worden aangepast tot een maximale piekwaarde van 10V.

Elektronisch document (Word) van computer-gegenereerde resultaten.

Selecteer nauwkeurige en zeer stabiele componenten, herhaal de test op dezelfde fase en meet een herhalingspercentage van meer dan 99,5%.

Afgewerkte printplaat, met speciale oppervlaktebehandeling om water- en schadelijke gasvervuiling te voorkomen.

De door ons bedrijf geproduceerde transformatorwikkelingsvervormingstester heeft de functies van lineaire zwaaifrequentiemeting en gesegmenteerde zwaaifrequentiemeting, en is momenteel compatibel met de meetmodi van twee technische scholen in China.



De amplitudefrequentiekarakteristieken voldoen aan de technische specificaties van de nationale amplitudefrequentiekarakteristiektester. De horizontale as (frequentie) heeft twee soorten lineaire index en logaritmische index, zodat de afgedrukte songcurve een lineaire of logaritmische indexlijn kan zijn en gebruikers kunnen kiezen op basis van hun werkelijke situatie.

1. Detecteert verborgen schade -Identificeert wikkelvervorming, kernbeweging en losse klemming zonder de transformatortank te openen.

2. Niet-invasieve tests -Voert alle tests extern uit via bussen – geen olieafvoer of toegang tot de tank vereist.

3. Hoge gevoeligheid -Detecteert mechanische verschuivingen zo klein als 1-2 mm, veel gevoeliger dan traditionele impedantietests.

4. Unieke vingerafdrukvergelijking -Vergelijkt de huidige respons met basisgegevens, waardoor zelfs kleine afwijkingen duidelijk zichtbaar worden.

5. Post-Foutbeoordeling -Bevestigt snel interne schade na kortsluiting-of blikseminslag voor reparatie-of-vervangingsbeslissingen.

6. Voorkomt ongeplande uitval -Onderkent problemen vroegtijdig tijdens routineonderhoud, waardoor catastrofale storingen worden vermeden.

7. Draagbaar en snel -Weegt slechts 10 kg en voltooit een veegbeweging in 2-10 minuten voor eenvoudig gebruik in het veld.

1. Energieopwekking, -transmissie en -distributie

Elektriciteitscentrale: Evalueer de mechanische stabiliteit van de step-{0}}generatortransformator (GSU) en detecteer verplaatsing van de isolatie veroorzaakt door thermische uitzetting.

Onderstation: Zorg ervoor dat stroomtransformatoren hun structurele integriteit behouden na foutstromen.

Distributietransformator: Controleer de structurele stabiliteit van pool- en padtransformatoren.

2. Productie van transformatoren en testen in de fabriek

Kwaliteitscontrole: Voer vóór verzending routine- en typetests uit om naleving van de IEC-, IEEE- en ANSI-normen te garanderen.

Inspectie na transport: Controleer of de transformator tijdens het transport geen mechanische vervorming heeft ondergaan.

3. Elektrisch onderhoud en foutdiagnose

Predictief onderhoud wordt gebruikt om nutsbedrijven te helpen bij het regelen van onderhoud en het verlengen van de levensduur van apparatuur.

Nastoringsonderzoek om te bepalen of de transformator na kortsluiting kan blijven functioneren of onderhoud nodig heeft.

4. Hernieuwbare energietransformatoren (wind-, zonne-, waterkracht)

Windparktransformator: detecteert wikkelingsverplaatsing veroorzaakt door trillingen en mechanische spanning.

Transformator van zonne-energiecentrale: Garandeer de integriteit van de omvormertransformator onder wisselende belastingen.

Hydro-elektrische transformator: Evalueer de beweging van ijzeren kernen en de verslechtering van de isolatie in step-up-transformatoren.

De Sweep Frequency Response Analyzer-test werkt door een sinusgolfsignaal met lage- spanning over een breed frequentiebereik (doorgaans 20 Hz tot 2 MHz of hoger) in een transformatorwikkeling te injecteren en de uitgangsrespons te meten. Door de frequentieresponscurve te analyseren, detecteert de SFRA-test mechanische vervormingen, wikkelingsverplaatsingen, kernbewegingen en andere interne fouten in transformatoren.

1. Kronkelende vervorming: als gevolg van kortsluiting, transportstress of veroudering.

2. Kernbeweging of losraken: veroorzaakt door thermische cycli of mechanische impact.

3. Klemdrukverlies: detecteert verminderde druk in transformatorkernen.

4.Inter-Kortsluitingen tussen bochten: Identificeert isolatiefouten tussen windingen.

5. Gebroken of losse wikkelingen: bepaalt of de wikkelingen zijn verschoven of losgeraakt.

6. Gedeeltelijke ontlading en verslechtering van de isolatie: bewaakt de gezondheid van de isolatie.

7.Tap Changer Defecten: Controleert mechanische fouten in-load tap changers (OLTC's).
