Productintroductie

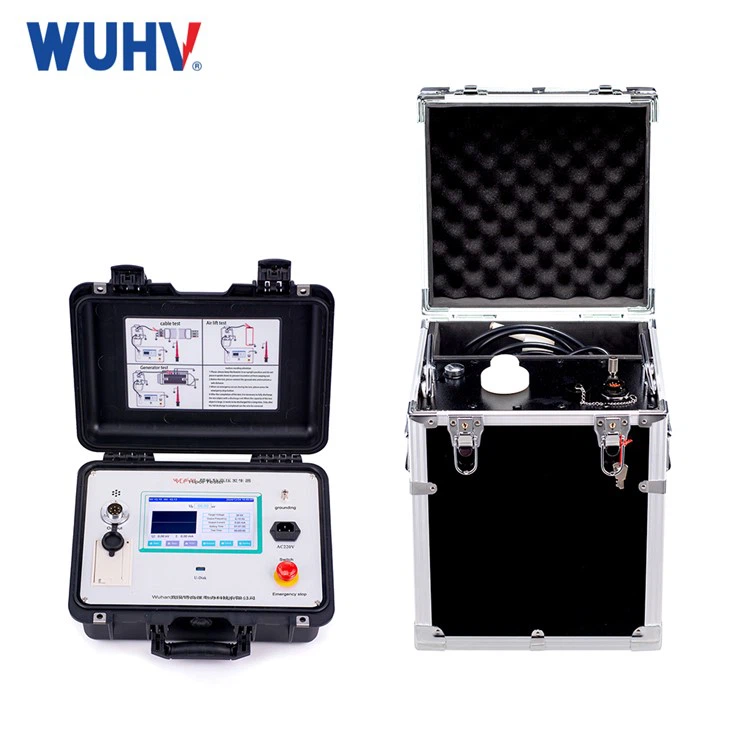

De VLF-kabeltester is een testapparaat dat wordt gebruikt om de isolatieprestaties van hoogspanningskabels te detecteren. VLF staat voor een zeer lage frequentie, wat meestal verwijst naar een ac -testfrequentie hieronder 0. 1Hz. In vergelijking met de traditionele vermogensfrequentie kan de spanningstest (50Hz/60Hz) weerstaan, kan de VLF -test de isolatiestatus van de kabel effectiever evalueren, terwijl de schade aan het te testen apparaat wordt verminderd.
Productfuncties
Breed frequentietestbereik
De VLF -kabeltester heeft een breed frequentietestbereik van {{{0}}. 0 1Hz tot 0. 1Hz, die zich kunnen aanpassen aan meer soorten en lengtes van kabels dan de traditionele 0}. 1Hz vaste frequentietester. Bij het testen van distributiekabels met korte afstand kan bijvoorbeeld 0,1 Hz worden gebruikt om snel de isolatieprestaties van de kabel te detecteren. Bij het testen van langeafstandskabels op lange afstand kan vanwege de grotere capaciteit 0,02 Hz worden gebruikt voor testen om de elektrische spanning op de kabel te verminderen en de testbetrouwbaarheid te verbeteren.
Hoogspanningsuitgangscapaciteit
Het piekspanningsuitgangsbereik van de VLF -kabeltester is 30 kV tot 90kV, wat geschikt is voor kabels van verschillende hoogspanningsniveaus. Het model van 30 kV is bijvoorbeeld geschikt voor kabeltesten van 10 kV, zoals het onderhoud van de kabel van het stedelijk distributienetwerk. Het 90kV-model kan worden gebruikt voor kabels met spanningsniveaus van 110kV en hoger, zoals snelle railtractie voeding systemen of ultrahoogspanningstransmissielijnen.
Meten met een hoge nauwkeurigheid
Onze ultra-lage frequentiekabeltester heeft een meetnauwkeurigheid van maximaal ± 0. 1%, wat veel hoger is dan het industriële gemiddelde van ± 0. 5%. Dit komt omdat we een filteralgoritme gebruiken om onderscheid te maken tussen echte signalen en ruis, waardoor de signaal-ruisverhouding wordt verhoogd tot 8 0 DB, dat 20 dB hoger is dan conventionele testers. In werkelijke tests kunnen onze apparatuur defecten van 0,1 mm² nauwkeurig identificeren op een 50 km lange kabel, terwijl traditionele apparatuur alleen defecten groter dan 1 mm² kan detecteren.
Technische parameters
|
Model |
Nominale spanning |
Laadvermogen |
Power Fuse |
Generator Power |
Productstructuur, gewicht |
|
30/1.1 |
30kV (piek) |
0. 1Hz, minder dan of gelijk aan 1.1 µF |
10A |
＞ 3KW |
Host: 4kg, booster: 25kg |
|
0. 05Hz, minder dan of gelijk aan 2.2 µF |
|||||
|
0. 02Hz, minder dan of gelijk aan 5,5 µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 11µF |
|||||
|
40/0.8 |
40kV (piek) |
{{{0}}. 1Hz, minder dan of gelijk aan 0.8µF |
15A |
＞ 4KW |
Host: 4kg, booster: 25kg |
|
0. 05Hz, minder dan of gelijk aan 1,6 µF |
|||||
|
0. 02Hz, minder dan of gelijk aan 4µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 8µF |
|||||
|
50/0.7 |
50kV (piek) |
{{{0}}. 1Hz, minder dan of gelijk aan 0.7µF |
20A |
＞ 5 kW |
Host: 4kg, booster: 35 kg |
|
0. 05Hz, minder dan of gelijk aan 1,4 µF |
|||||
|
0. 02Hz, minder dan of gelijk aan 3,5 µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 7µF |
|||||
|
60/0.6 |
60kV (piek) |
{{{0}}. 1Hz, minder dan of gelijk aan 0,6 µF |
25A |
＞ 6 kW |
Host: 4kg, booster: 45 kg |
|
0. 05Hz, minder dan of gelijk aan 1,2 µF |
|||||
|
0. 02Hz, minder dan of gelijk aan 3µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 6µF |
|||||
|
80/0.5 |
80kV (piek) |
{{{0}}. 1Hz, minder dan of gelijk aan 0,5 µF |
30A |
＞ 8KW |
Host: 4kg, booster: 50 kg |
|
{{{0}}. 05Hz, minder dan of gelijk aan 1,0 µf |
|||||
|
0. 02Hz, minder dan of gelijk aan 2.5 µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 5µF |
|||||
|
90/0.4 |
90kV (piek) |
{{{0}}. 1Hz, minder dan of gelijk aan 0,4 µF |
30A |
＞ 9KW |
Host: 4kg, booster: 55 kg |
|
{{{0}}. 05Hz, minder dan of gelijk aan 0.8µF |
|||||
|
0. 02Hz, minder dan of gelijk aan 2µF |
|||||
|
0. 01Hz, minder dan of gelijk aan 4µF |
