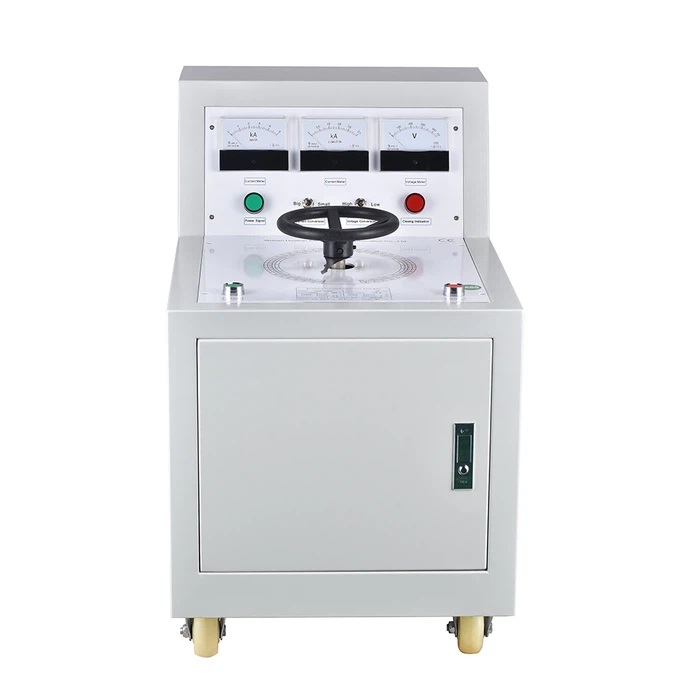

DePrimaire injectietestsetis een gespecialiseerd stuk elektrische testapparatuur die voornamelijk wordt gebruikt om de volledige functionaliteit en coördinatie van beschermende relaisystemen te verifiëren in middelgrote en hoogspannings elektrische stroomsystemen (zoals onderstations, industriële planten of generatiefaciliteiten) . .
Hier is een uitsplitsing van wat het is, wat het doet en waarom het belangrijk is:
1. kerndoel: Om een hoge grootte te injecteren, realstroom rechtstreeks in het primaire circuit (de belangrijkste vermogensdragende geleiders) van het elektrische systeem stroomafwaarts van de huidige transformatoren (CTS) . Dit simuleert een werkelijke foutstroomconditie .
2. sleutelcomponenten:
Hoogstroombron:Het hart van de testset . Het is een krachtige, draagbare transformator of converter die in staat is om zeer hoge AC -stromen (vaak duizenden ampères) te genereren bij relatief lage spanningen (meestal 50V tot 500V, veilig voor het testen van personeel) .
Besturingseenheid:Reguleert de uitgangsstroomgrootte en duur .
Meters:Meet de geïnjecteerde stroom (en soms spanning) .
Beschermende kenmerken:Beveiliging van overbelasting voor de testset zelf .
Accessoires:Zware testkabels, klemmen en connectoren die zijn ontworpen om de hoge stromen veilig te verwerken .
3. Wat het test (het "primaire" deel):In tegenstelling tot "secundaire injectie" -tests die gesimuleerde signalen injecterenDirect in de inputterminals van het relais, Primaire injectie test het gehele huidige pad:
De werkelijke primaire geleiders (Busbars, kabels, stroomonderbrekerpalen) .
De huidige transformatoren (CTS) en hun bedrading (zorgen voor de juiste verhouding, polariteit en verbinding) .
Het beschermende relais zelf (het verifiëren het oppikt en werkt op de juiste stroom/tijdinstellingen) .
Het reiscircuit (inclusief lockout -relais, hulpcontacten) .
De stroomonderbreker (verifieert het daadwerkelijk opent wanneer het wordt onderhandeld door het relais) .
De algemene coördinatie tussen verschillende beschermende apparaten .
4. Waarom het kritisch is:
Systeembrede verificatie:Het is de meest realistische manier om te bewijzen dat devolledig beveiligingsschema, van de primaire geleider via de CTS, Relay en Trip Circuit naar de breker, zal correct functioneren tijdens een echte fout .
CT -prestaties:Verifieert direct de CT -verhouding, verzadigingskenmerken en bedrading onder hoge foutstroomomstandigheden - cruciaal voor relaisnauwkeurigheid .
Breaker -werking:Bevestigt dat de breker de gesimuleerde foutstroom fysiek kan onderbreken en dat het reissignaalpad intact is .
Inbedrijfstelling:Essentieel voor het bewijzen van een nieuw of gemodificeerd beveiligingssysteem is geïnstalleerd en correct ingesteld vóór Energisation .
Periodiek onderhoud:Valideert de voortdurende gezondheid en prestaties van het beveiligingssysteem, verder dan alleen zelftests of secundaire injectie .
Problemen oplossen:Helpt bij het isoleren van problemen binnen de complexe beveiligingsketen (e . g ., is het een slechte CT, bedradingsfout, relay -instelling of brekermechanisme?) .
5. Typische toepassingen:
Inbedrijfstelling nieuwe elektrische schakel- of beveiligingssystemen .
Periodiek onderhoudstests van beschermingsschema's (e . g ., om de paar jaar) .
Testen na belangrijke wijzigingen of reparaties .
Problemen oplossen van misoperaties of mislukkingen van beveiligingssystemen .
CT -verhoudingen en prestaties verifiëren .
In eenvoudige bewoordingen: Een primaire injectietestset is een krachtige "foutstroomgenerator" die wordt gebruiktbewijzenDat de hele keten van apparatuur die is ontworpen om een gevaarlijk kortsluiting te detecteren en de stroom (de CTS, Relais en Breakers) af te sluiten, zal daadwerkelijk correct samenwerken wanneer een echte, hoogstroomfout gebeurt . Het is de meest uitgebreide test voor beschermende relaissystemen .
