Principe van frequentieomzetting serieresonantie compleet apparaat
De complete set serieresonantieapparatuur met variabele frequentie past het principe van serieresonantie toe. Door de uitgangsfrequentie van de variabele frequentieregelaar aan te passen, ondergaan de reactorinductantie L en de monstercapaciteit C in het circuit serieresonantie, en de resonantiespanning is de spanning die op het monster wordt aangelegd. Het resonantietestapparaat voor frequentieomzetting wordt veel gebruikt in industrieën zoals de energiesector, de metallurgie, de aardolie- en chemische technologie. Het is geschikt voor de overdrachtstest en preventieve test van capacitieve exemplaren met hoge-capaciteit en hoog-spanning, zoals generatoren, stroomtransformatoren, GIS en hoog-crosslinking stroomkabels, transformatoren, doorvoeren, enz.

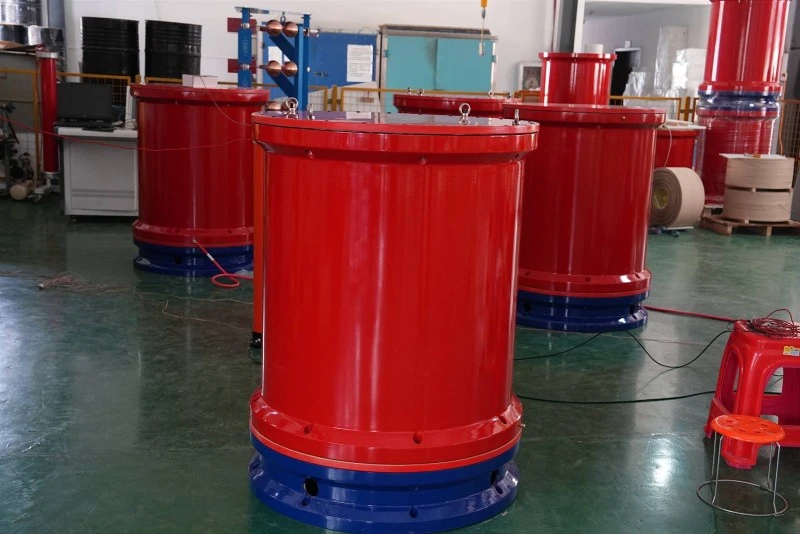

De complete set resonantieapparatuur met variabele frequentiereeks bestaat hoofdzakelijk uit een variabele frequentieregelaar, bekrachtigingstransformator, hoog-spanningsreactor, hoog-spanningsspanningsdeler, enz. Variabele frequentieregelaars zijn onderverdeeld in twee categorieën: desktopcontrollers met 20 kW en hoger, en draagbare boxcontrollers met 20 kW en lager; De complete set serieresonantieapparatuur met variabele frequentie bestaat uit een controller en een filter. De belangrijkste functie van een frequentieregelaar is het omzetten van een sinusgolf van 380 V of 200 V wisselstroom met vaste amplitude en frequentie in een sinusgolf met instelbare amplitude en frequentie. En zorg voor stroom voor de gehele apparatuur. De functie van de bekrachtigingstransformator is om de uitgangsspanning van de voeding met variabele frequentie te verhogen tot de juiste testspanning. De hoogspanningsreactor L is een belangrijk onderdeel van het resonantiecircuit. Wanneer de vermogensfrequentie gelijk is aan 1/(2 π√ LCX), ondergaat deze serieresonantie met het testmonster CX.
Kenmerken van een complete set resonantieapparatuur met variabele frequentie
1. Het apparaat beschikt over beveiligingsfuncties zoals overspanning, overstroom, nulstart en systeemontstemming (knipperend). De overspannings- en overstroombeveiligingswaarden kunnen worden ingesteld op basis van de behoeften van de gebruiker om de knipperende beveiligingsactie te activeren wanneer het testmonster knippert, en de knipperende spanningswaarde kan worden geregistreerd voor experimentele analyse
2. Het hele apparaat is licht van gewicht, met een maximaal gewicht van niet meer dan 40 kg, waardoor het gemakkelijk ter plaatse te gebruiken is
3. Het apparaat heeft vier werkmodi, waardoor gebruikers flexibel kunnen kiezen op basis van de- situatie ter plaatse en de testsnelheid kunnen verbeteren. De werkmodi zijn: volledig automatische modus, handmatige modus, automatische afstemming en handmatige boostmodus
4. Mogelijkheid om gegevens op verschillende locaties op te slaan en af te drukken, met numerieke gegevensnummers voor gemakkelijke identificatie en opvraging door gebruikers
5. Wanneer het apparaat de frequentie automatisch scant, kan het startpunt van de frequentie willekeurig binnen het opgegeven bereik worden ingesteld en kan de scanrichting naar boven of naar beneden worden geselecteerd. Tegelijkertijd geeft het LCD-scherm de scancurve weer, waardoor gebruikers gemakkelijk intuïtief kunnen begrijpen of ze het resonantiepunt hebben gevonden
6. Door gebruik te maken van DSP-platformtechnologie is het handig om functies toe te voegen of te verwijderen en te upgraden op basis van de behoeften van de gebruiker, waardoor de uitwisselingsinterface tussen mens-machines gebruiksvriendelijker- wordt
Werkingsprincipe van frequentieomzetting serie resonantie compleet apparaat
De voeding wordt geleverd via een variabele frequentieregelaar, en de testspanning wordt aanvankelijk opgevoerd door de excitatietransformator om hoge spanning aan te leggen op de reactor L en het testmonster Cx. Door de uitgangsfrequentie van de variabele frequentieregelaar te veranderen, bevindt het circuit zich in een serieresonantiestatus en wordt de uitgangsspanning van de variabele frequentieregelaar aangepast om de vereiste spanningswaarde op de hoge spanning van het testmonster te bereiken.
De resonantiefrequentie van de schakeling hangt af van de capaciteit Cx van het testmonster en de inductantie L van de reactor, met een resonantiefrequentie van f=1/(2 π√ LC).
Kenmerken van de complete set serieresonantieapparatuur met variabele frequentie:
1. Het grote scherm geeft testgegevens en teststatus weer, en bevat realtime instructies voor bedieningsstappen.
2. Kan de testspanning, het frequentiebereik en de druktijd flexibel aanpassen.
3. De experimentele resultaten kunnen de capaciteit van het testmonster berekenen.
4. Klein formaat, licht van gewicht en eenvoudige bediening.
5. Hoge resolutie, frequentieresolutie van 0,001 Hz, spanningsresolutie: grove aanpassing van 1%, fijne aanpassing van 0,01%.
6. Hoge veiligheid en betrouwbaarheid, het systeem beschikt over overspannings-, overstroom- en ontladingsbeveiligingsfuncties, die de veiligheid van personen en apparatuur kunnen beschermen.
7. De testresultaten kunnen worden afgedrukt.
8. Uitbreidbare besturingssoftware.
