Wat zijn de resonantieomstandigheden van een RLC-serieschakeling? Wuhan UHV is gespecialiseerd in het producerenserie resonante apparaten, met een breed scala aan productselecties en professionele elektrische tests. Als u op zoek bent naar serieresonante apparaten, kies dan voor Wuhan UHV.
1, Overzicht van kenmerken vanSerie Resonantie en parallelle resonantie

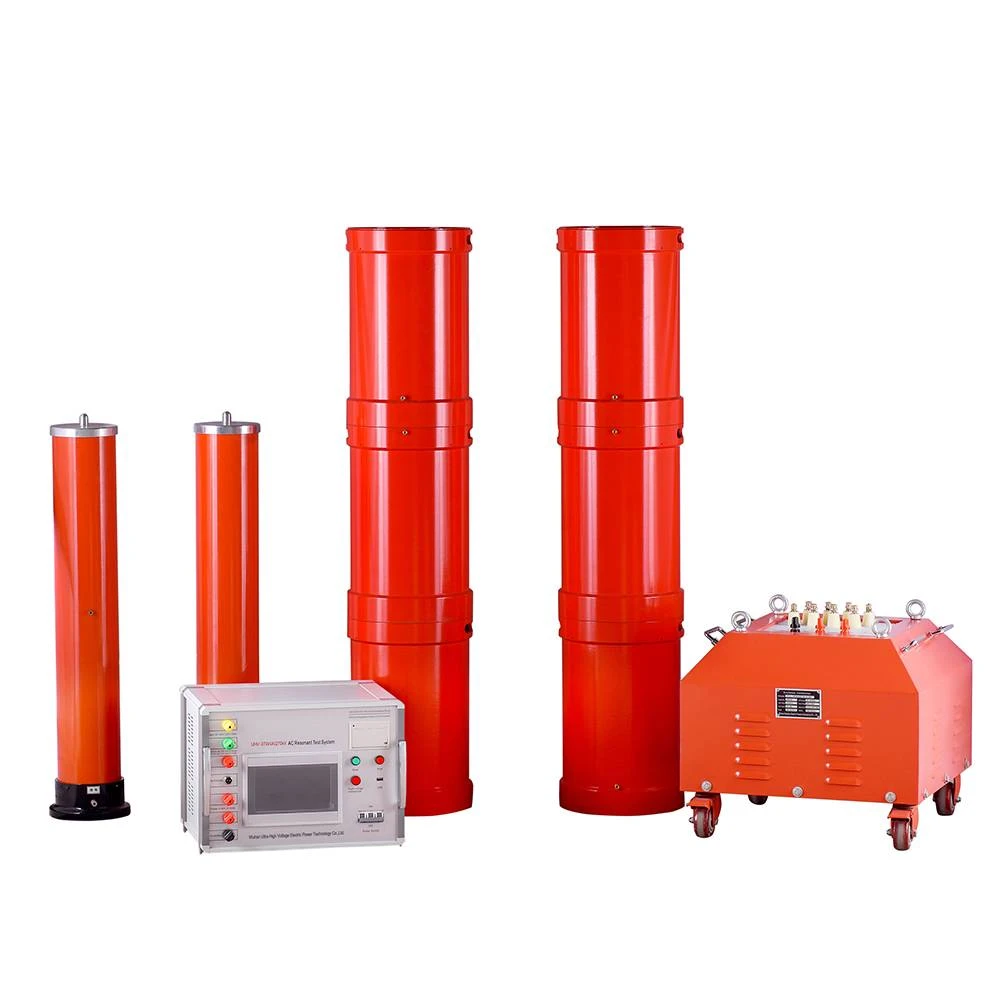

Het serieresonantietestapparaat met variabele frequentie, ook bekend als serieresonantie, bestaat uit een voeding met variabele frequentie, bekrachtigingstransformator, reactor en capacitieve spanningsdeler. De condensator en reactor van het testmonster vormen een serieresonante verbinding; De spanningsdeler is parallel aangesloten op het testmonster om de resonantiespanning op het testmonster te meten en een overspanningsbeveiligingssignaal te leveren; Het uitgangsvermogen van de frequentiemodulatie wordt gekoppeld aan het serieresonantiecircuit via een excitatietransformator, die excitatievermogen levert voor serieresonantie.
In een circuit waar inductoren en condensatoren parallel zijn geschakeld, wanneer de grootte van de condensator er precies voor zorgt dat de spanning en stroom in het circuit in fase zijn, dat wil zeggen wanneer alle voedingsenergie door de weerstand wordt verbruikt en een weerstandscircuit wordt, wordt dit parallelle resonantie genoemd. Parallelle resonantie is een volledige compensatie, waarbij de voeding geen reactief vermogen hoeft te leveren, alleen het actieve vermogen dat door de weerstand wordt vereist.
Tijdens resonantie wordt de totale stroom van het circuit geminimaliseerd, terwijl de stroom van de takken vaak groter is dan de totale stroom van het circuit. Daarom wordt parallelle resonantie ook wel stroomresonantie genoemd. Wanneer parallelle resonantie optreedt, stroomt er een grote stroom door de inductieve en capacitieve componenten, wat ongelukken kan veroorzaken, zoals het smelten van circuitzekeringen of het verbranden van elektrische apparatuur; Maar in de radiotechniek wordt het vaak gebruikt om signalen te selecteren en interferentie te elimineren.
2, Circuitkarakteristieken van serie resonantie en parallelle resonantie
Circuitkarakteristieken van serieresonantie
1. Minimale totale impedantiewaarde: Z=R+j (wl-1/wc)=R;
2. Wanneer de voedingsspanning constant is, is de stroom maximaal; I=I0=U/|Z|=U /R;
3. Het circuit is resistief en de spanning van de condensator of inductor kan hoger zijn dan de voedingsspanning.
Kenmerken van parallel resonantiecircuit
1. Wanneer de spanning constant is, wordt de stroom tijdens resonantie geminimaliseerd;
2. Maximale totale impedantie;
3. Het circuit is resistief en de aftakstroom kan groter zijn dan de totale stroom.
Door de analyse van circuitresonantie kunnen we de kenmerken van resonante circuits begrijpen. Bij praktische reproductie moeten we hun sterke punten gebruiken en hun zwakke punten vermijden.
3, Productkenmerken vanserie resonantie en parallelle resonantie
Belangrijkste kenmerken van serie-resonante producten
1. Het benodigde vermogen wordt sterk verminderd
Het serieresonantietestapparaat maakt gebruik van een resonante reactor en de capaciteit van het testobject om resonantie te genereren, waardoor de vereiste hoge spanning en hoge stroom wordt verkregen. In het gehele systeem hoeft de voeding alleen het actieve verbruiksgedeelte van het systeem te leveren. Daarom is de benodigde stroomvoorziening voor de test slechts 1/Q maal de testcapaciteit (Q is de kwaliteitsfactor).
2. Het gewicht en het volume van de apparatuur zijn aanzienlijk verminderd
Bij een serieresonante voeding worden niet alleen het grote apparaat voor het regelen van de hoge{0}}spanningsspanning en de gewone testtransformator voor de hoge-voedingsfrequentie geëlimineerd, maar vereist de resonante bekrachtigingsvoeding slechts 1/Q van de testcapaciteit, waardoor het gewicht en het volume van het systeem aanzienlijk worden verminderd, gewoonlijk 1/5 tot 1/10 van gewone testapparaten.
3. Verbeter de golfvorm van de uitgangsspanning
Een resonante voeding is een resonant filtercircuit dat de golfvormvervorming van de uitgangsspanning kan verbeteren, een goede sinusgolf kan verkrijgen en effectief de valse doorslag van het testmonster kan voorkomen die wordt veroorzaakt door harmonische pieken.
4. Voorkom dat grote kortsluitstromen- het foutpunt verbranden
In de resonante toestand, wanneer het zwakke punt van de isolatie van het testmonster wordt afgebroken, raakt het circuit onmiddellijk ontstemd (capaciteitsveranderingen, niet voldoen aan de resonantievoorwaarde) en neemt de circuitstroom snel af tot 1/Q van de normale teststroom. Bij gebruik van parallelle resonantie- of traditionele testtransformatoren voor het testen van AC-spanningsbestendigheid neemt de doorslagstroom echter onmiddellijk tientallen keren toe. Vergeleken met de twee is de kortsluitstroom honderden keren verschillend van de doorslagstroom. Serieresonantie kan dus effectief zwakke plekken in de isolatie identificeren zonder dat u zich zorgen hoeft te maken over grote kortsluitstromen- die het foutpunt verbranden.
5. Er vindt geen herstel van de overspanning plaats
Wanneer het testmonster doorslag en flashover ervaart, als gevolg van het verlies van resonantieomstandigheden, verdwijnt de hoge spanning onmiddellijk, wordt de boog onmiddellijk gedoofd, wordt het beveiligingscircuit van het apparaat geactiveerd en wordt de uitgang uitgeschakeld.
Belangrijkste kenmerken van parallelle resonantieproducten
Afstemming en versterking van parallelle resonantie zijn zeer stabiel, en afstemming kan worden uitgevoerd bij lage spanningen. Het afstemmingsproces is afhankelijk van de grootte van de stroom aan de hoogspanningszijde van de boosttransformator. Wanneer de stroom wordt geminimaliseerd, is dit het resonantiepunt en wordt de spanning opgevoerd tot de vereiste spanning. Voor automatische afstemming is het ook eenvoudig te bedienen en kunnen spanningsoscillaties tijdens het afstemmingsproces van serielijnen worden vermeden.
