Bij het debuggen en preventief testen van energiesystemen is een primaire injectietest een belangrijk middel om de prestaties van stroomonderbrekers, stroomtransformatoren en beveiligingsapparatuur te verifiëren. Hoe moeten ingenieurs echter redelijke selecties maken op basis van de testcapaciteit als ze worden geconfronteerd met injectie-apparaten variërend van 500 A tot 5000 A op de markt?
Er moet voldoende marge overblijven voor de uitgangsstroom
De meest cruciale parameter bij het selecteren van een injectieapparaat is de uitgangsstroom. Het algemene principe in de industrie is dat de maximale uitgangsstroom van de apparatuur hoger moet zijn dan 20% tot 30% van de nominale stroom van de geteste apparatuur. De instelling van deze marge is niet conservatief, maar gebaseerd op praktische overwegingen: de verbindingsimpedantie en contactweerstand van het testcircuit zullen een deel van het geïnjecteerde vermogen verbruiken, waardoor de werkelijke stroom die het testmonster bereikt lager zal zijn dan de ingestelde waarde. Het laadvermogen van de stroominjectietester is geschikt voor scenario's zoals railbeveiliging en verificatie van de verhouding van stroomtransformatoren. Het kan stroomrelais en schakelaars aanpassen, en de selectie moet dekking van het gehele werkbereik van het geteste object garanderen.
Als we het testen van gewone laag- en middenspanningsschakelaars als voorbeeld nemen: een tester met enkele injectie van 1000 A-niveau is de "hoofdconfiguratie" voor de meeste werkzaamheden op locatie, voldoende om te voldoen aan routinevereisten zoals verificatie van de CT-verhouding, inbedrijfstelling van schakelapparatuur en het testen van de uitschakeltijd van stroomonderbrekers. Maar voor het testen van differentiële bescherming van transformatoren of verificatie van stroomonderbrekers met hoge parameters kan het nodig zijn om apparatuur met specificaties van 2000A of zelfs hogere te overwegen.
De berekening van de capaciteit (kVA) kan niet los worden gezien van de impedantie
De uitgangsstroom is slechts de helft van het probleem, een andere belangrijke parameter is de capaciteit. De capaciteit van een injectieapparaat, gemeten in kVA, weerspiegelt het uitgangsvermogen ervan, dat gelijk is aan de stroom vermenigvuldigd met de lusimpedantie. Dit betekent dat dezelfde stroomwaarde verschillende keren verschillende vereisten kan hebben voor de capaciteit van de apparatuur onder verschillende circuitomstandigheden.

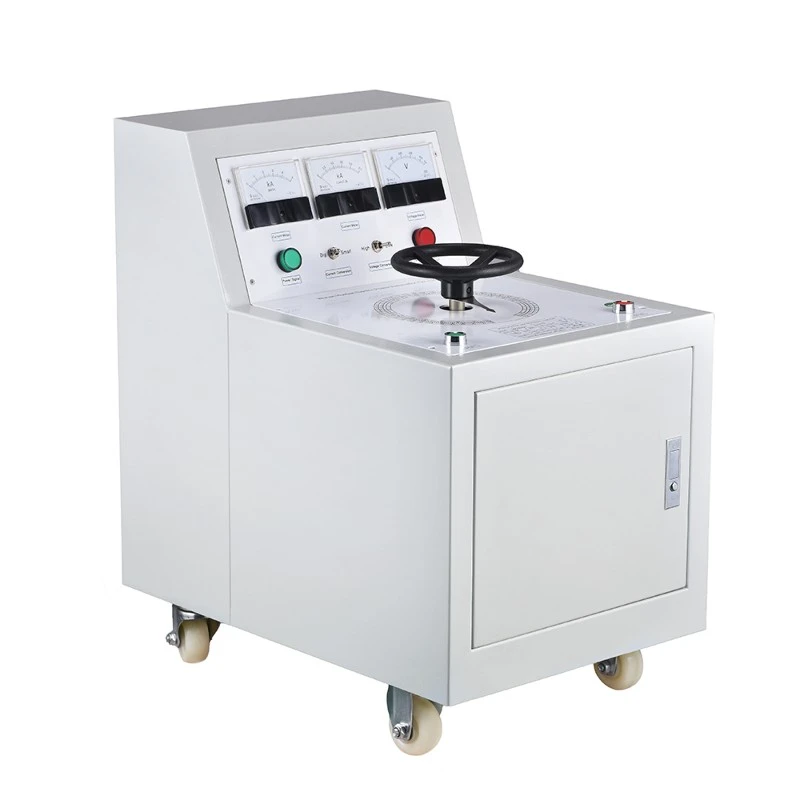

Een praktische schattingsmethode is om eerst de injectiestroom te bepalen die nodig is voor de test, vervolgens de vereiste spanning te berekenen op basis van de impedantie van het testcircuit (inclusief de interne weerstand van het testmonster, verbindingskabels en contactweerstand), en uiteindelijk de kVA-vraag te verkrijgen uit "vermogen=stroom x spanning". De DDG-serietestapparaat voor primaire stroominjectievoor Wuhan heeft UHV een capaciteit van 3 kVA tot 75 kVA, en een uitgangsstroombereik van 500 A tot 1000 A (speciale specificaties kunnen worden aangepast). Deze serie producten kan worden gemaakt in modulaire of geïntegreerde structuren om te voldoen aan de eisen van verschillende locaties wat betreft apparatuurvolume en hanteringsomstandigheden. Voor scenario's die een hogere stroomopbrengst vereisen, biedt de DDG-serie ook aangepaste uitvoermogelijkheden, variërend van 200A tot 15000A.
Het ontwerp voor continue werktijd en warmteafvoer kan niet worden genegeerd
Een enkele injectietest behoort meestal tot de kortetermijn- of intermitterende werkmodus, maar de toegestane duur van verschillende apparaten bij maximale uitgangsstroom varieert aanzienlijk. Sommige compacte apparaten kunnen slechts 2 tot 3 minuten volhouden bij een volledige belasting van 1000 A, terwijl modellen met grotere warmtedissipatie-ontwerpen de werkingstijd bij volledige belasting kunnen verlengen tot meer dan 10 minuten.
Dit verschil heeft rechtstreeks invloed op de testefficiëntie. Wanneer meerdere herhaalde metingen van hetzelfde circuit nodig zijn, of bij het uitvoeren van temperatuurstijgingstests of andere projecten waarbij continu moet worden ingeschakeld, kan het zijn dat apparatuur met korte werkuren regelmatig moet worden uitgeschakeld voor koeling, wat de algehele voortgang feitelijk kan vertragen. Daarom moet, uitgaande van het uitgangspunt dat de capaciteit en stroomparameters aan de vereisten voldoen, prioriteit worden gegeven aan het selecteren van apparatuur met een langere continue werkcapaciteit bij de doelstroom.
Nauwkeurigheid en functionele configuratie moeten overeenkomen met het testdoel
Meetnauwkeurigheid is een andere harde indicator bij de selectie. Voor de verificatie van de relaisbescherming en het testen van de CT-ratio moet de stroommeetfout van een enkel injectieapparaat doorgaans binnen ± 1% van het volledige bereik worden geregeld. Het instrument moet meerdere beveiligingsmechanismen hebben, waaronder bescherming tegen overstroom van de uitgang, overspanningsbeveiliging en interne zelfcontrole, om de veiligheid van werkzaamheden ter plaatse te garanderen.
Op functioneel niveau moet worden geëvalueerd of driefasige gelijktijdige injectie vereist is, of een ingebouwde timer nodig is voor het meten van de actietijd van de stroomonderbreker en of gegevensopslag en een pc-communicatie-interface vereist zijn, op basis van de daadwerkelijke testtakenlijst. De primaire stroominjector van de DDG van Wuhan UHV is gepositioneerd als eentestapparaat voor primaire stroominjectieen hoogstroomgenerator, voornamelijk voor het testen van systeeminstallaties, laboratoriumtests en scenario's voor elektrische foutopsporing. Bij het selecteren van een specifiek model kunnen gebruikers de bovenstaande functionele vereisten artikel voor artikel vergelijken met de standaardconfiguratie van de fabrikant om te voorkomen dat u extra kosten moet betalen voor ongebruikte functies en om dubbele aankopen vanwege ontbrekende functies te voorkomen.
Het startpunt van selectielogica is altijd het "geteste object"
Uiteindelijk moet de selectie van een injectieapparaat omgekeerd worden afgeleid uit de parameters van het geteste apparaat. De framestroom van de geteste stroomonderbreker, de primaire nominale stroom van de CT en het instelbereik van het beveiligingsapparaat bepalen gezamenlijk de vereiste boven- en ondergrens van de injectiestroom en -capaciteit. Wuhan UHV heeft herhaaldelijk de toepassing ervan genoemd in energiecentrales, onderstations, fabrieken voor de productie van elektrische apparatuur, onderzoekslaboratoria en andere eenheden. De productlijn omvat verschillende capaciteiten en structurele vormen, precies om te voldoen aan de testbehoeften van verschillende niveaus, van preventieve tests in distributieruimten tot de inbedrijfstelling van grote onderstations. De essentie van selectie is het vinden van een evenwichtspunt dat past bij de specifieke testtaak tussen huidige marge, toereikendheid van de capaciteit, werktijd, meetnauwkeurigheid en draagbaarheid.
