Bij de frequentie van het circuit treedt resonantie op en is de bemonsterde spanning Q maal de uitgangsspanning van het hoogspanningsuiteinde van de bekrachtigingstransformator. q is de kwaliteitsfactor van het systeem, dat wil zeggen het veelvoud van de spanningsresonantie, gewoonlijk variërend van tientallen tot meer dan 100. Deserie resonantievan het circuit wordt veroorzaakt door het aanpassen van de uitgangsfrequentie van de voeding met variabele frequentie en vervolgens het aanpassen van de uitgangsspanning van de voeding met variabele frequentie om de testwaarde te bereiken onder de voorwaarde van circuitresonantie. Vanwege de resonantie van het circuit geldt: hoe kleiner de uitgangsspanning van de voeding met variabele frequentie, hoe hoger de testspanning die voor het CX-monster wordt gegenereerd.

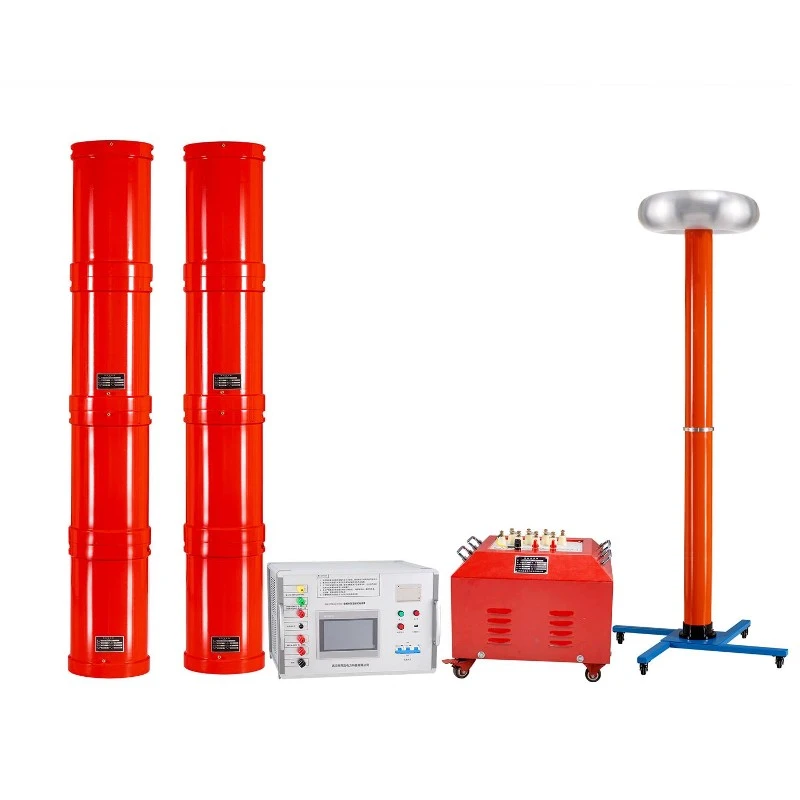

Voer een spanningsbestendigheidstest uit met behulp vanfrequentieomzetting serieresonantiemethode. Door stapeling op meerdere-niveaus worden meerdere reactoren parallel en in serie gebruikt. Een spanningsdeler wordt gebruikt om de testspanning te meten.
De formule voor serie resonantie is als volgt:
Het denkbeeldige deel van de impedantie van een circuit is gelijk aan 0. z=r+jx,x=0,z=r . Dus ik=u/z=u/r.
(1) Resonantiedefinitie: Wanneer in een circuit één reactieve module energie vrijgeeft, is de energie van de twee componenten gelijk en moet de andere reactieve module dezelfde energie absorberen. Met andere woorden, er zal energiepulsatie optreden tussen de twee reactieve componenten.
(2) Om resonantie te genereren, moet het circuit inductie L en capaciteit C hebben.
(3) De overeenkomstige resonantiefrequentie is de resonantiefrequentie (resonantie) of resonantiefrequentie weergegeven door FR.
(4) De voorwaarden voor een serieresonantieschakeling zijn als volgt: Wanneer i2xl=i2xc xl=xc is, worden de resonantievoorwaarden voor een r-l-c serieschakeling verkregen.
(5) Of het nu gaat om serie- of parallelle resonantie, wanneer resonantie optreedt, wordt volledige energie-uitwisseling tussen L en C bereikt, dat wil zeggen dat de vrijgekomen magnetische energie volledig wordt omgezet in elektrische veldenergie en opgeslagen in de condensator, terwijl de condensator op een ander moment ontlaadt en vervolgens wordt omgezet in magnetische energie die is opgeslagen in de inductor.
(6) In een serieresonantiecircuit vindt, omdat dezelfde stroom door de series - L en C vloeit, energie-uitwisseling plaats door veranderingen in de spanningspolariteit; In een parallel circuit hebben de twee uiteinden van C dezelfde spanning, dus energieconversie is de tegengestelde stroomfase van de twee componenten.
(7) Inductie en capaciteit zijn nog steeds twee componenten van resonantie, anders kan er geen energie-uitwisseling plaatsvinden; Maar vanuit het perspectief van gelijkwaardige impedantie wordt het een component: de weerstandswaarde is nul of oneindig.
