Toepassing vanfrequentieomzetting serieresonantiein AC bestand tegen spanningstest van transformatoren? Wuhan UHV is gespecialiseerd in de productie van AC-houdspanningsapparaten, met een breed scala aan productopties. Wanneer u op zoek bent naar AC-houdspanningsapparaten, kies dan voor Wuhan UHV.
Bij het preventief testen van de overdracht van energiesystemen is de AC-weerstandsspanningstest een van de strengste, meest effectieve en directe testmethoden voor het identificeren van de isolatiesterkte van elektrische apparatuur. Het is van doorslaggevend belang bij het bepalen of elektrische apparatuur kan blijven werken en is ook een belangrijk middel om het isolatieniveau van apparatuur te garanderen en isolatie-ongevallen te voorkomen. Hoewel de AC-houdspanningstest effectief is bij het detecteren van isolatiedefecten, wordt deze beperkt door de testomstandigheden en vereist deze dat de transformator bestand is tegen spanningstests van 35 kV en 8000 kVA of hoger. Vanwege de grote capaciteitsstroom moet de nominale stroom van de hoog-spanningstesttransformator hoger zijn dan 100 mA. Momenteel zijn dergelijke hoog-testtransformatoren en regelaars voor hoge spanning niet gebruikelijk genoeg. Vaak voldoet de testspanning aan de eisen, maar de teststroom kan niet aan de eisen voldoen en de capaciteitseisen van de testtransformator zijn erg groot. De testapparatuur is omvangrijk en lastig te vervoeren, wat problemen met-testen op locatie met zich meebrengt. Als er omstandigheden kunnen worden geschapen voor het uitvoeren van AC-bestendigheidsspanningstests op hoogspanningstransformatoren en vermogenstransformatoren met grote capaciteit, is het van groot belang om de veilige werking van transformatoren te garanderen. De in dit artikel geïntroduceerde serieresonantiemethode voor frequentieconversie kan de vereiste testspanning genereren met behulp van apparatuur met een veel kleinere spanning en capaciteit, die aan de testvereisten voldoet.
beginsel
In het basisprincipediagram vanserie resonantie, de serieschakelingsstroom is:

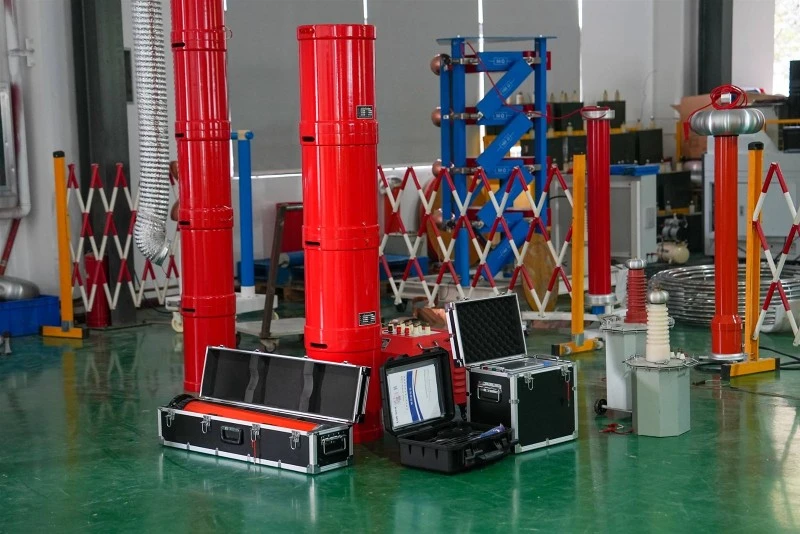

Volgens de verschillende aanpassingsmethoden zijn serieresonante apparaten onderverdeeld in twee categorieën: resonante apparaten met vermogensfrequentieseries (met verstelbare reactoren, of met vaste reactoren en afgestemde condensatorbanken, werkfrequentie 50 Hz) en resonante apparaten met variabele frequentie (met vaste reactoren, werkfrequentie over het algemeen 10 Hz-300 Hz).
Volgens het principe vanserie resonantie, maakt deze testmethode gebruik van hoog-spanningsreactoren en condensatoren om via resonantie hoge spanning en hoge stroom te genereren. In het gehele systeem hoeft de voeding alleen het actieve verbruiksgedeelte van het systeem te leveren, en de vereiste voeding voor de test bedraagt slechts 1/Q van de testcapaciteit. De vereiste stroomvoorzieningscapaciteit wordt sterk verminderd, en ook het volume en het gewicht van de testapparatuur worden aanzienlijk verminderd; Wanneer in de serieresonantietoestand het zwakke punt van de isolatie van het testmonster wordt afgebroken, verliest het circuit onmiddellijk de resonantie en daalt de lusstroom snel tot 1/Q van de normale teststroom. Daarom kan deze methode effectief het zwakke punt van de isolatie vinden zonder het verborgen gevaar dat een grote kortsluitstroom het foutpunt verbrandt; Wanneer het testmonster kapot gaat, als gevolg van het verlies van resonantieomstandigheden, verdwijnt de hoge spanning onmiddellijk, dooft de boog onmiddellijk en zal er geen sprake zijn van herstel van de overspanning; De lusparameters worden dicht bij de vermogensfrequentie afgestemd, dus deze methode heeft een aanzienlijk onderdrukkingseffect op harmonischen van hoge- orde.
Conclusie
A. Het gebruik van frequentieconversieserie-resonantiebestendig-spanningstesttechnologie kan tests voltooien die conventionele transformatoren niet kunnen oplossen.
B. De experimentele capaciteit van de serieresonantiemethode met variabele frequentie is aanzienlijk verminderd, en het gewicht en volume van de apparatuur zijn ook aanzienlijk verminderd, waardoor deze beter geschikt is voor testen op locatie.
C. Het principe van reeksresonantie met variabele frequentie bepaalt dat deze methode aanzienlijke voordelen heeft bij het voorkomen dat grote kortsluitstromen het foutpunt verbranden, het vermijden van hersteloverspanning en het onderdrukken van harmonischen van hoge- orde.
D. Vanwege de variatie in de testfrequentie van deresonantieapparaat met variabele frequentiereeksmet verschillende capaciteiten van het testobject is het toepassingsbereik tot op zekere hoogte beperkt.
