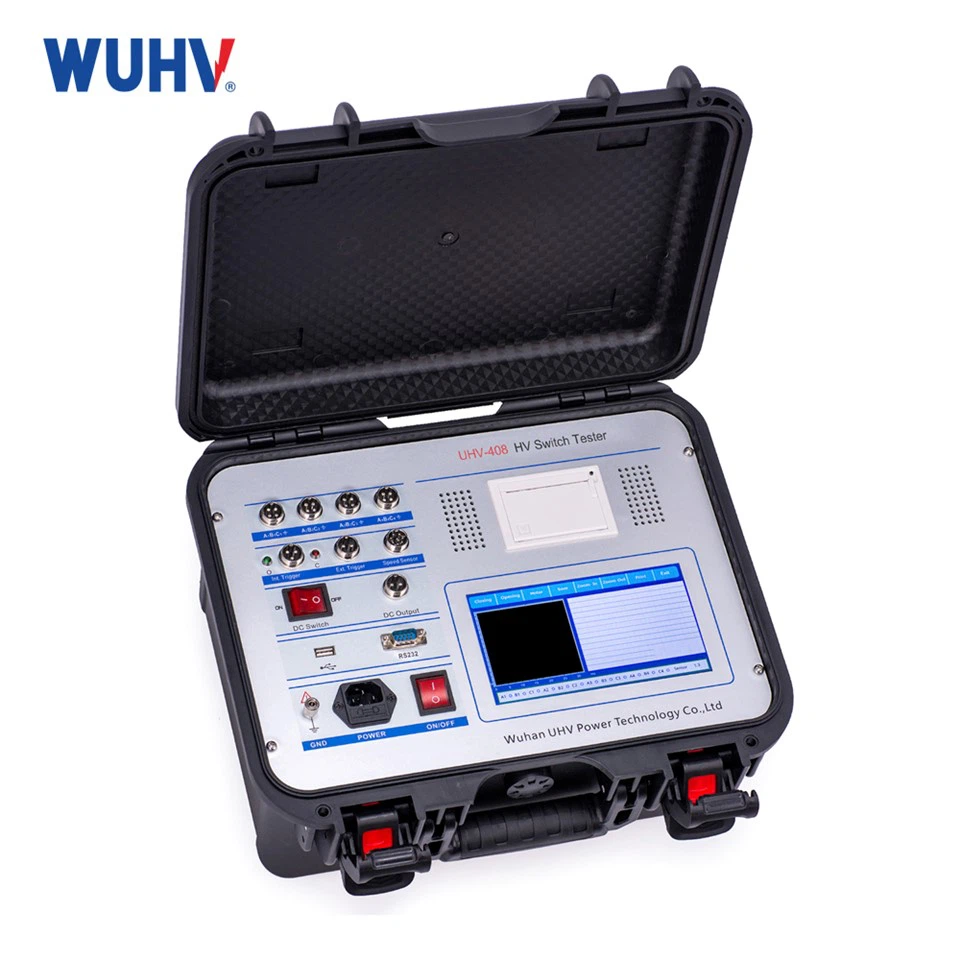

【Productintroductie】
Stroomonderbreker Analyzer is een professioneel instrument dat wordt gebruikt om de mechanische kenmerken van hoogspanningsstroomonderbrekers te detecteren. Het verzamelt verplaatsing, snelheid, tijd en andere gegevens tijdens de sluiting en opening van de stroomonderbreker door middel van zeer nauwkeurige sensoren en toont en analyseert ze in realtime, waardoor een basis biedt voor het onderhoud en de foutopsporing van de stroomonderbreker.
【Productfuncties】
Zeer nauwkeurige detectie
De stroomonderbrekeranalysator maakt gebruik van geavanceerde sensortechnologie, met een spanningsmeetnauwkeurigheid van ± {{0}}. 1% en een huidige meetnauwkeurigheid van ± 0,2%.
Waterdicht
De stroomonderbrekeranalysator heeft een IP65 waterdichte beoordeling.
Hoge temperatuurweerstand
De stroomonderbrekeranalysator heeft een bedrijfstemperatuurbereik van -20 diploma tot 50 graden. Het heeft een efficiënte warmtedissipatiestructuur, uitgerust met een koellichaam met een groot gebied en een intelligente koelventilator, die automatisch warmte verwijdert wanneer de temperatuur stijgt, waardoor de normale werking van het apparaat bij hoge temperaturen wordt gewaarborgd.
Producttoepassing
Krachtindustrie
In de stroomindustrie wordt de stroomonderbreker voornamelijk gebruikt voor regelmatig onderhoud en inbedrijfstelling van hoogspanningsstroomonderbrekers. Het kan de belangrijkste parameters van de stroomonderbreker nauwkeurig meten, zoals de openings- en sluitingstijd, snelheid en reizen, en evalueren of de mechanische eigenschappen van de stroomonderbreker voldoen aan de bedrijfsvereisten om de veilige en stabiele werking van het voedingssysteem te waarborgen.
Energiebeheer
Op het gebied van energiebeheer wordt de stroomonderbreker -analysator gebruikt om de bedrijfsstatus van stroomonderbrekers in stroomsystemen te bewaken en te evalueren. Het kan energiemanagers helpen om potentiële fouten tijdig te detecteren.
Transport
In de transportindustrie, met name in spoorweg- en metrosystemen, wordt de stroomonderbreker analysator gebruikt om stroomonderbrekers in elektrische tractiesystemen te detecteren en te onderhouden om de veiligheid van transport te waarborgen.
Technische parameters
|
Tijdmeting |
12 Natuurlijke omschakeling (sluiting) tijd |
|
De openingsfase (sluit) is niet tegelijkertijd |
|
|
Het verschil tussen verschillende schakelperioden (sluiten) |
|
|
Sluiting (opening) stuiterende tijd (aantal bounces) |
|
|
Interne triggertestbereik: 1ms ~ 1 0 000ms, resolutie: 0,01ms, |
|
|
Externe trigger -testbereik: 1ms ~ 10000ms, |
|
|
Resolutie binnen 999ms: 0. 0 1ms, 1000-9999 MS: 0.1ms en meer dan 10000ms: 1ms. |
|
|
Nauwkeurigheid binnen 2 0 0 MS: 0,05%± 0,1 ms |
|
|
snelheidsmeting |
Direct scheidende (onmiddellijke sluiting) snelheid |
|
Benoemd tijdslot (slagsegment of hoeksegment) gemiddeld |
|
|
snelheid |
|
|
snelheidsmetingsbereik |
{{{0}}. 1mm sensor 0. 01-20. 00 m/s, |
|
345 graden hoeksensor 1 cyclus/ 0. 01 graad |
|
|
Reismeting |
Reizen van bewegend contact (reizen) |
|
Contactslag (open afstand) |
|
|
Over reizen |
|
|
Overschrijding of rebound beroerte |
|
|
Meetbereik: Lineaire sensor: |
5 0 mm, maatbereik: 0-50 mm, resolutie: 0,1 mm. |
|
Optioneel 100-1000 mm lineaire sensor van elke lengte. |
|
|
Encoder: 345 graden roteren sensor, meting |
|
|
Bereik: {{0}}} mm, resolutie: 0.1о. |
|
|
Huidige weerstandsbereik |
De maximale stroom 3 0 a, resolutie: 0. 01 a, 1000 Ω weerstand, resolutie: 0,01 Ω. |
|
Instrumentkracht levering |
AC 220V ± 10%; 50 Hz plus of min 10% |
|
DC -vermogensuitgang |
Continu verstelbare DC20 ~ 270V, DC220V minder dan of gelijk aan 20A (korte tijd), vermogen: 4400W. |
|
Externe trigger spanning |
Ac/dc 10-300 v, stroom kleiner dan of gelijk aan 120a |
|
Schakelaar meetbereik loskoppelen |
(1) Voltage -uitgang: DC 20-270 V (instelbaar) |
|
(2) Huidige uitvoertijd: 0. 01 ~ 10 s (Settable) |
|
|
(3) Fractuursignaal Maximale acquisitietijd: 10s |
|
|
(4) Meetbare breukafsluiting, scheidingstijd, driefasige A synchronisme, bouncepijd en frequentie. |
|
|
Mainframe volume |
360 × 260 × 170 mm |
|
Werkomgeving |
-20 graad ~ +50 diploma |
|
Relatieve vochtigheid |
Minder dan of gelijk aan 90% |
