Productintroductie

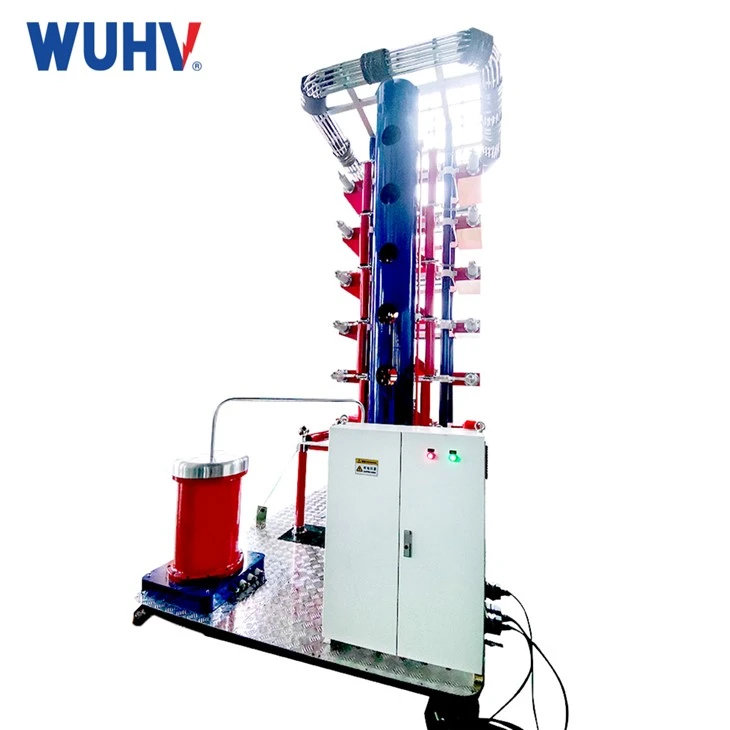

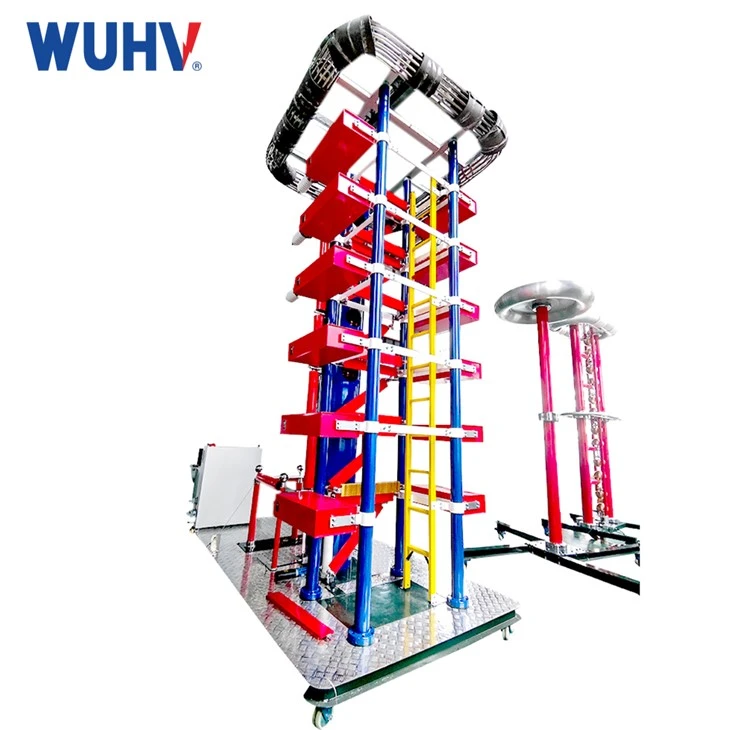

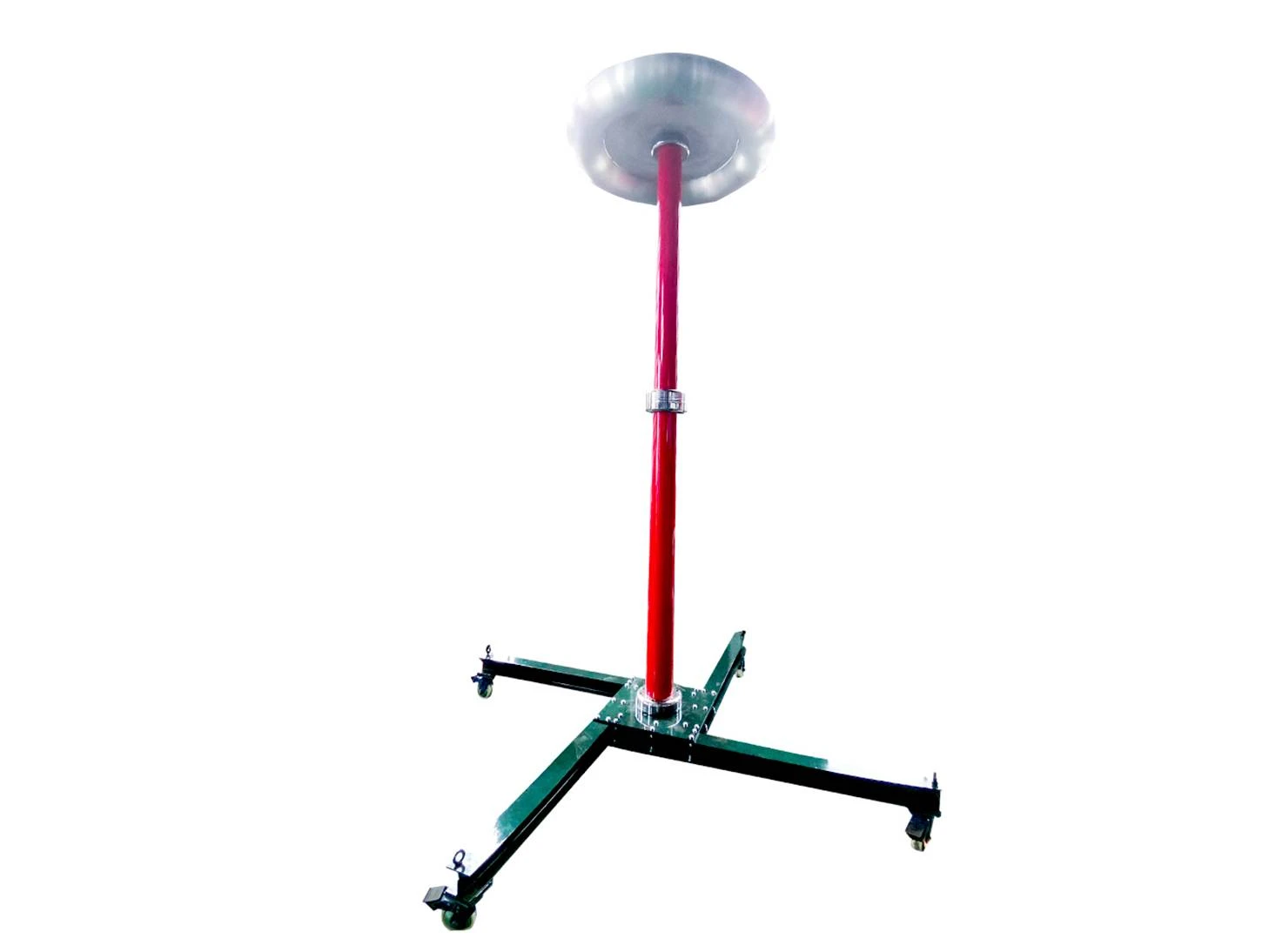

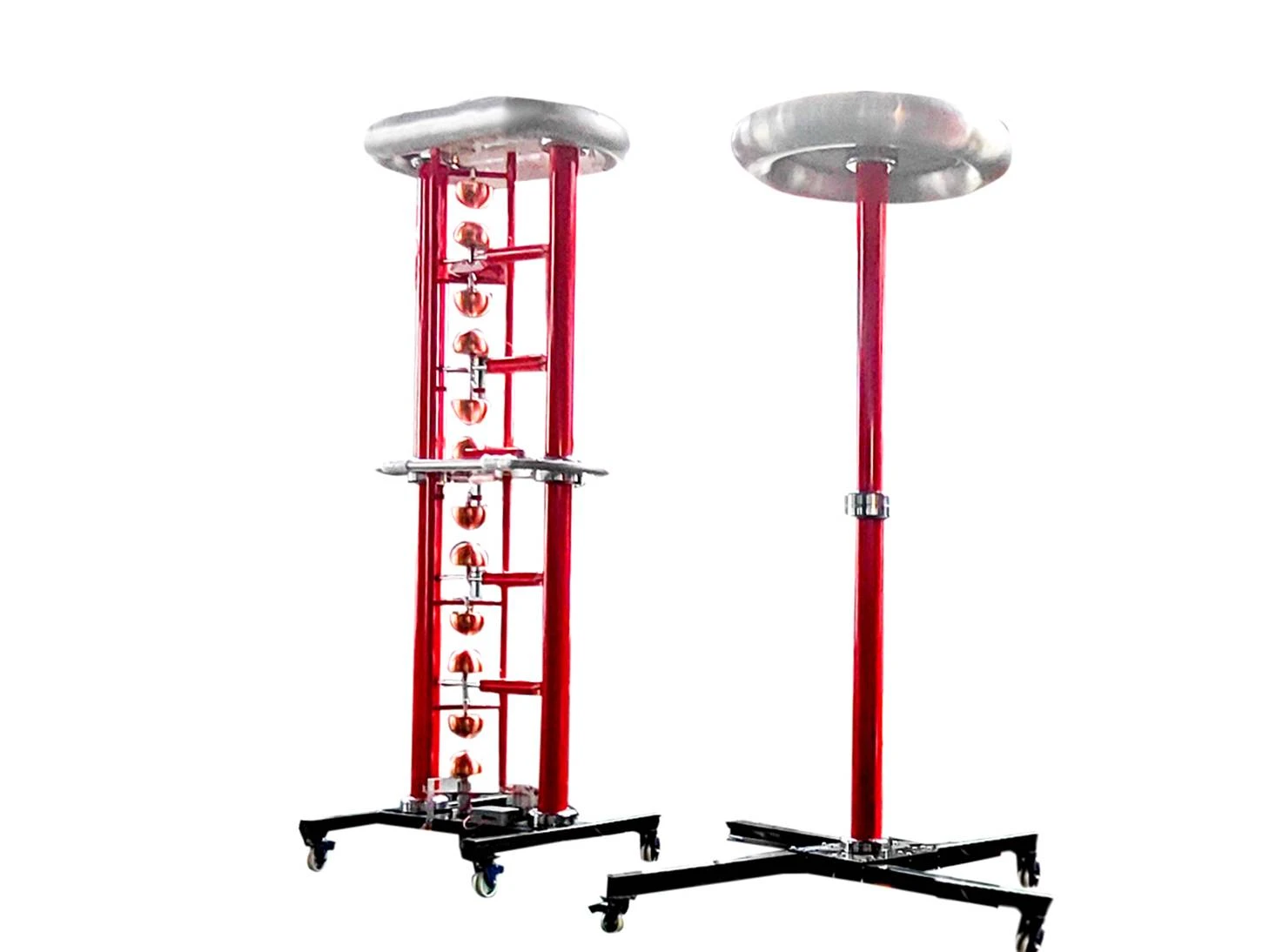

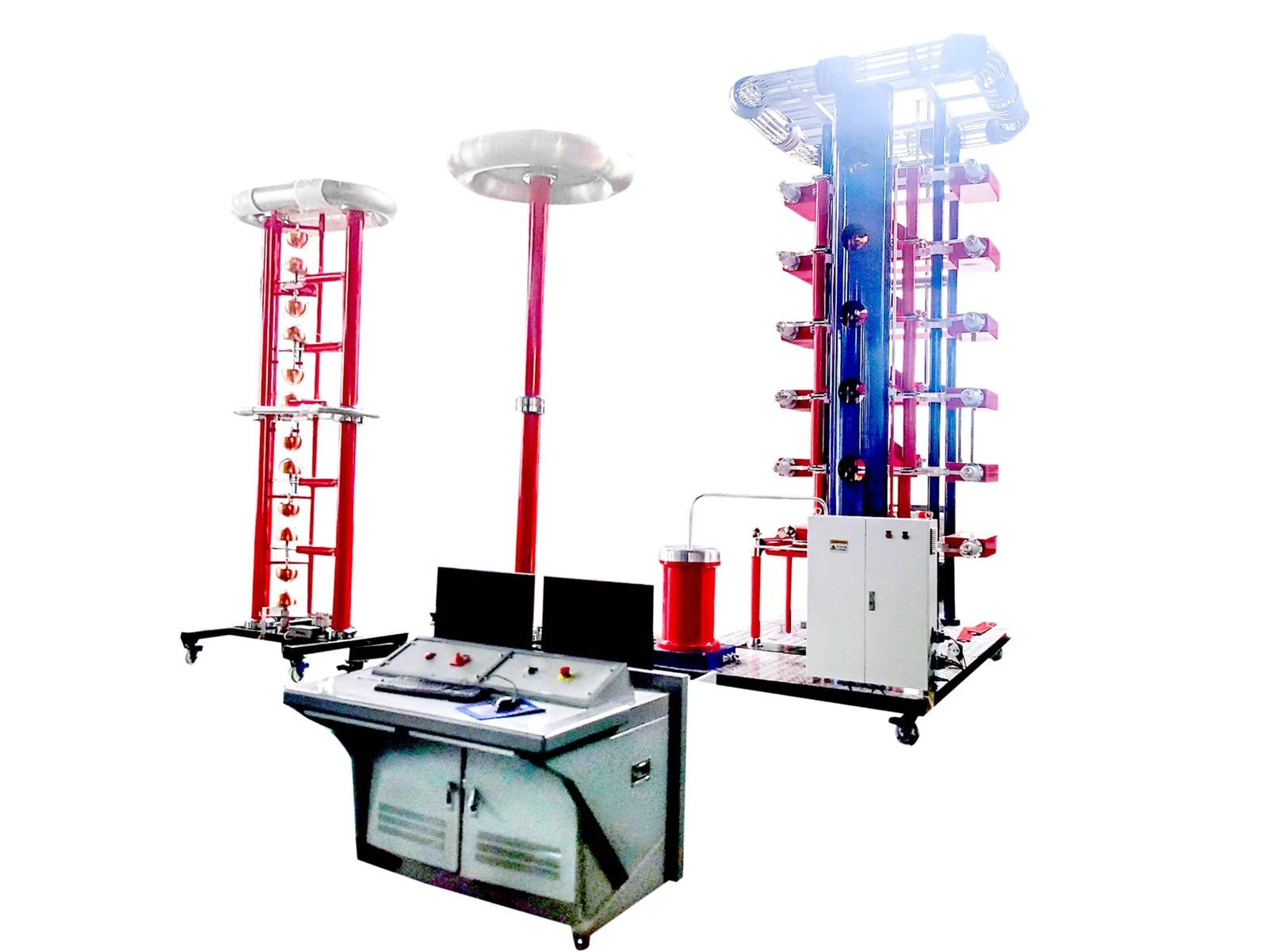

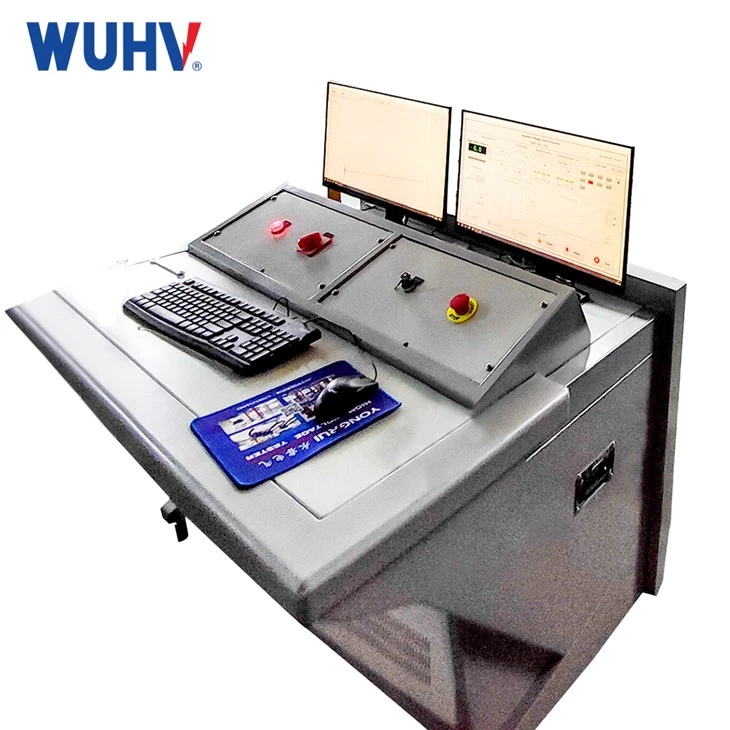

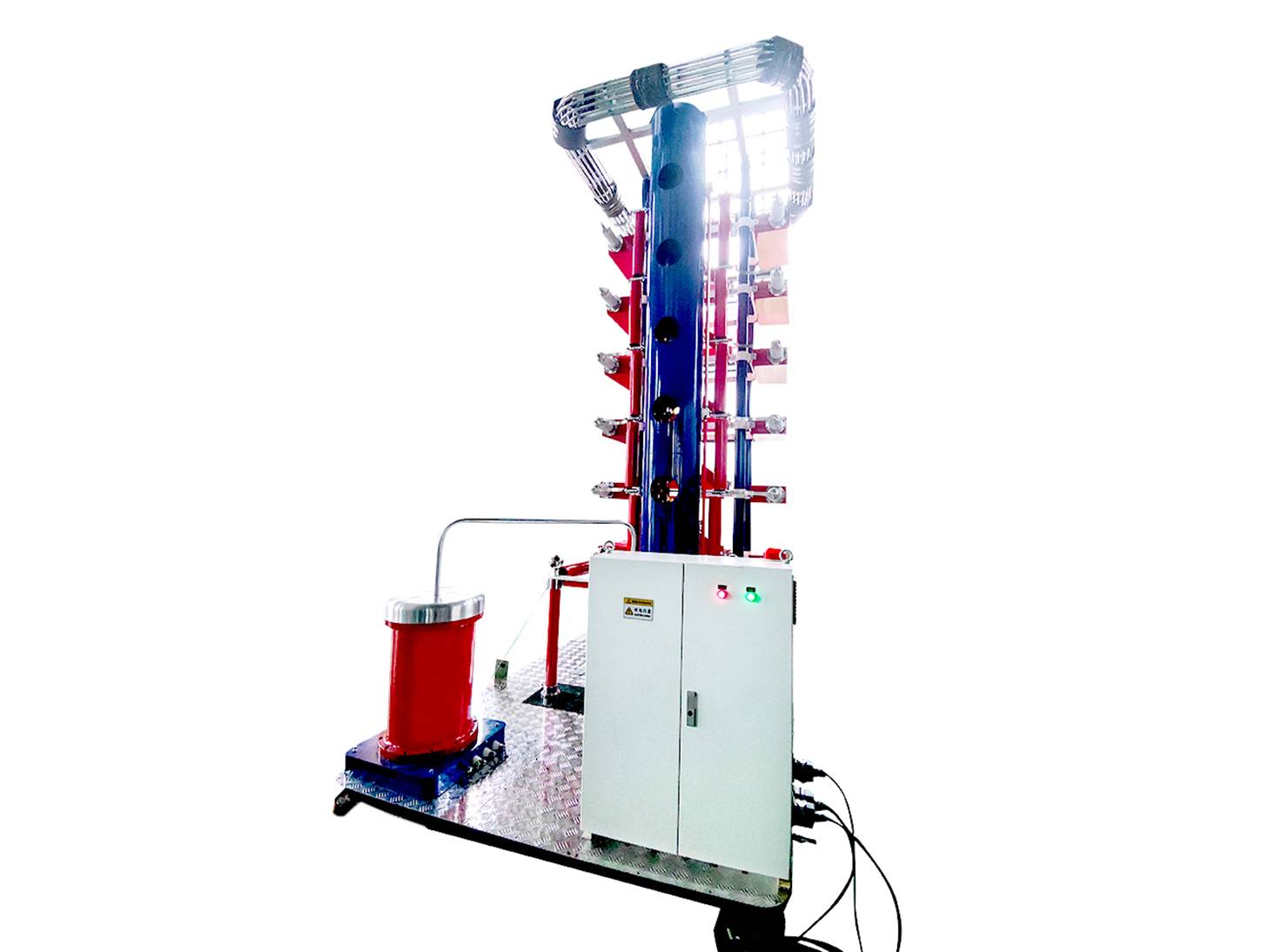

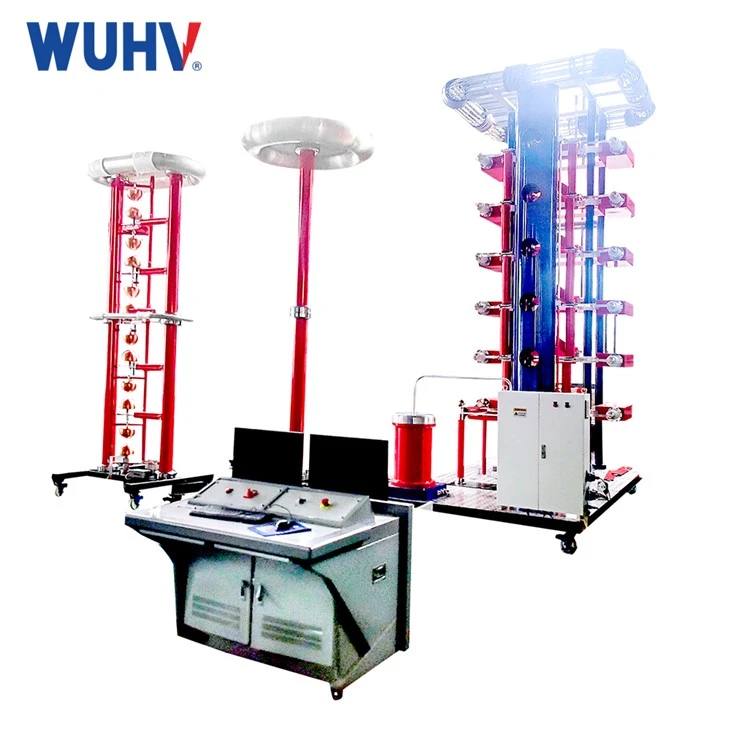

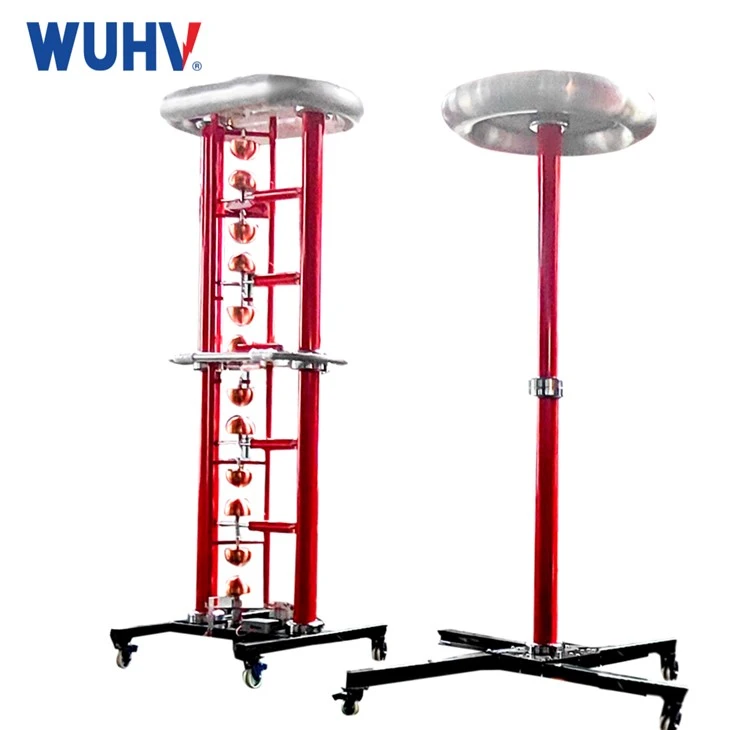

Een bliksemimpulsspanningstestset is een voedingsapparaat dat bliksem, bedrijfsoverspanning en andere impulsspanningen imiteert. Het wordt voornamelijk gebruikt bij isolatie-impulsen, bestand tegen spanning en diëlektrische impulsdoorslag, ontlading en andere tests om de isolatieprestaties van elektrische apparatuur te testen. Door verschillende golfvormen te simuleren, zoals bliksemimpulsspanning volledige golf, bliksemimpulsspanningsafsnijgolf en operationele impulsspanningsgolf, kan de bliksemimpulsgenerator de respons van stroomapparatuur onder extreme spanningsomstandigheden nauwkeurig evalueren.

Technische parameters

Spanningsniveau	Configuratie	Testobject
100 kV/5 kJ
200kV5kJ	Geen afknottingsapparaat, oscilloscoop of acquisitiekaart	6-10KV niveauschakelaars en isolatoren; Blikseminslagspanning volledige golftest, golfvorm 1,2/50us
200kV10kJ	Geen afknottingsapparaat, oscilloscoop of acquisitiekaart	6-10KV niveauschakelaars en isolatoren; En de volledige golftest van bliksemimpulsspanning voor transformatoren en wederzijdse inductoren zonder scheidingstestvereisten, golfvorm 1,2 / 50us
200kV10kJ	Er is een afknottingsapparaat, een Tektronix 1102-oscilloscoop of een acquisitiekaart	6-10KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
300kV7,5kJ	Geen afknottingsapparaat, oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; Blikseminslagspanning volledige golftest, golfvorm 1,2/50us
300kV15kJ	Geen afknottingsapparaat, Tektronix 1102-oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren zonder testvereisten voor golfvormafsnijding, golfvorm 1,2 / 50us
300kV15kJ	300 kV enkel-traps afsluitapparaat, oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
300kV30kJ	300 kV enkel-traps afsluitapparaat, Tektronix 2012-oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
400kV10kJ	Geen afknottingsapparaat, oscilloscoop	10-35KV niveauschakelaars en isolatoren; Blikseminslagspanning volledige golftest, golfvorm 1,2/50us
400kV20kJ	400 kV enkel-traps uitschakelapparaat, oscilloscoop	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
400kV20kJ	Geen afknottingsapparaat, oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; En de volledige golftest van bliksemimpulsspanning voor transformatoren en wederzijdse inductoren zonder scheidingstestvereisten, met een golfvorm van 1,2/50us;
400kV30kJ	300 kV enkel-traps uitschakelapparaat, oscilloscoop	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
400kV40kJ	Geen afknottingsapparaat, oscilloscoop of acquisitiekaart	10-35KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
600kV15kJ	600 kV een-traps steilapparaat, acquisitiekaart	10-35KV niveauschakelaar; En de isolator bliksem impulsspanning volledige golftest met steile golftestvereisten, golfvorm 1,2 / 50us; Steile golf
600kV30kJ	400 kV enkel-traps uitschakelapparaat, oscilloscoop	10-66KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
500kV30kJ	Eentraps afknottingsapparaat, oscilloscoop
800kV20kJ		10-110KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren zonder testvereisten voor golfvormafsnijding, golfvorm 1,2 / 50us
800kV40kJ	Geen afknottingsapparaat, oscilloscoop	10-110KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren zonder testvereisten voor golfvormafsnijding, golfvorm 1,2 / 50us
800kV40kJ	800 kV-afsluitapparaat, oscilloscoop	10-110KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us
800kV80kJ	800 kV-afsluitapparaat, oscilloscoop	10-110KV niveauschakelaars en isolatoren; En bliksempulsspanningstest met volledige golf voor transformatoren en wederzijdse inductoren met golfvormvereisten van 1,2 / 50us; Snijgolf 2-6us

Voorzorgsmaatregelen

1. Zorg ervoor dat de apparatuur goed geaard is om ongelukken met elektrische schokken veroorzaakt door een slechte aarding te voorkomen.
2. Operators moeten over overeenkomstige veiligheidskennis en -vaardigheden beschikken en bekend zijn met de bedieningsstappen en voorzorgsmaatregelen van de apparatuur.
3. Tijdens gebruik is het noodzakelijk om een veilige afstand te bewaren om te voorkomen dat u gewond raakt door het ontladingsapparaat van de bliksemimpulsgenerator.
4. Na gebruik is het noodzakelijk om de bliksemimpulsgenerator onmiddellijk uit te schakelen en onderhouds- en onderhoudswerkzaamheden aan de apparatuur uit te voeren.

Onderhoud van apparatuur

1. Om de veiligheid van personen en apparatuur te garanderen, is het noodzakelijk om de generator regelmatig te onderhouden. Om stofophoping te voorkomen, moet de generator regelmatig worden afgeveegd, vooral de oppervlakken van het isolatieplatform, de isolatiestaaf enz. moeten schoon worden gehouden.
2. Tijdens bedrijf en inactiviteit moet de generator worden beschermd tegen vocht. Wanneer de omringende luchtvochtigheid gedurende langere tijd te hoog is, moet deze worden geventileerd en gedroogd.
3. Na een gebruiksperiode moet smeerolie aan elk mechanisch transmissieonderdeel worden toegevoegd.
4. De halfgeleiderverf op het oppervlak van de bovenste keramische bus nabij de middelste flens van de hoog-gelijkrichtertransformator moet goed worden beschermd; Als er sprake is van een sterke corona als gevolg van slijtage of defecten, moet halfgeleider anti-coronaverf worden gespoten om de corona in principe te laten verdwijnen.
5. Als er olielekkage of abnormaal geluid is in de componenten van de generator, moet deze buiten gebruik worden gesteld. Het kan pas weer in gebruik worden genomen nadat het is gerepareerd en de test heeft doorstaan.
6. Indien het ontstekingsimpulssysteem niet goed werkt, controleer dan of er kortsluiting of open circuits zijn in diverse onderdelen van het ontstekingsimpulssysteem en verhelp deze.
