Wat is het principe van DC-weerstandstests? Wuhan UHV is gespecialiseerd in het producerenDC-weerstandstestersmet een breed scala aan productopties. Wanneer u op zoek bent naar een DC-weerstandstester, kies dan voor Wuhan UHV.
DeDC-weerstandstestervoor transformatorwikkelingen is een essentieel testitem voor transformatoren na oplevering, grote reparaties en wijzigingen aan kraanwisselaars. Door de DC-weerstand van de transformatorwikkeling te meten, kan de las- of verbindingskwaliteit van de draden, de aanwezigheid van kortsluitingen of open circuits in de wikkeling en het goede contact van de kraanwisselaar worden gecontroleerd.

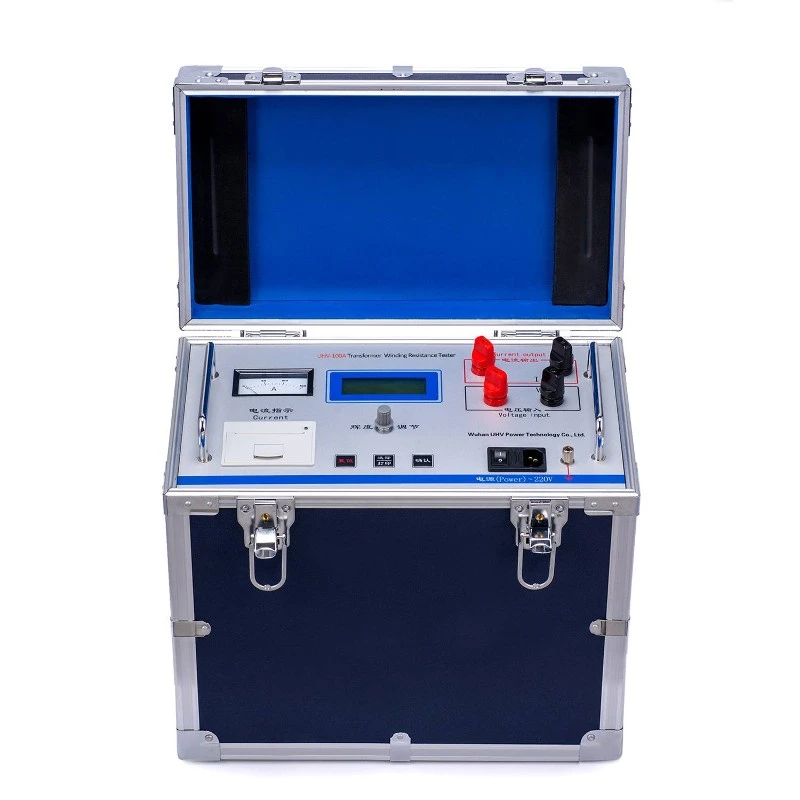

De DC-weerstand van transformatoren is een noodzakelijk meetitem voor half-afgewerkte en afgewerkte producten bij de productie van transformatoren, fabriekstesten, installatie, grote reparaties, wijzigingen aan kraanwisselaars, overdrachtstesten en preventieve tests door energieafdelingen. Het is mogelijk om de laskwaliteit van de wikkelverbindingen te controleren en of er sprake is van kortsluiting in de wikkeling. Het kan ook detecteren of de verschillende posities van de spanningsaftakwisselaar goed contact maken, of de werkelijke positie van de aftakkingswisselaar overeenkomt met de aangegeven positie, of de voedingsdraad gebroken is en of er sprake is van gebroken draden wanneer meerdere draden samen worden gewikkeld. Om te voldoen aan de behoeften van snelle meting van de gelijkstroomweerstand van transformatoren, heeft ons bedrijf de UHV-100A ontwikkeldDC-weerstandstester. Dit instrument maakt gebruik van een nieuwe voedingstechnologie, die de kenmerken heeft van klein formaat, laag gewicht, grote uitgangsstroom, goede herhaalbaarheid, sterk anti-interferentievermogen en volledige beveiligingsfunctie. De hele machine wordt bestuurd door een snelle microcontroller-, met een hoge mate van automatisering en automatische ontladings- en ontladingsalarmfuncties. Het instrument heeft een hoge testnauwkeurigheid, eenvoudige bediening en kan een snelle meting van de directe weerstand van de transformator bereiken.
DeDC-weerstandstesteris een nieuwe generatie DC-weerstandstestinstrument voor transformatoren, dat automatisch de teststroom kan selecteren op basis van verschillende modellen vermogenstransformatoren en de testresultaten op de hoogste snelheid kan weergeven. De DC-weerstandstester heeft functies zoals oplaad- en ontlaadindicatoren, en het gebruik van een LCD-scherm zorgt ervoor dat het instrument een goede mens-machine-interface heeft, waardoor het de voorkeursuitrusting is voor DC-weerstandstests. De DC-weerstandstester is een vervangingsproduct met hoge-precisie voor DC-bruggen met enkele en dubbele arm. Het instrument maakt gebruik van geavanceerde schakelvoedingstechnologie en de meetsnelheid is meer dan 100 keer sneller dan die van een brug. Het weergavegedeelte geeft de meetresultaten weer op een LCD-scherm met vloeibare kristallen van vier en een half cijfer, en het vloeibare kristal met drie en een halve cijfers geeft de omgevingstemperatuur of de teststroomwaarde weer, waardoor het nadeel van andere soortgelijke producten wordt overwonnen die lastig af te lezen zijn in zonlicht. Tegelijkertijd heeft het een automatische boogdovende functie. De 3A DC-weerstandssneltester heeft de voordelen van hoge snelheidsmeting, hoge nauwkeurigheid, intuïtieve weergave, sterk anti-interferentievermogen, klein formaat, laag stroomverbruik, stabiele en betrouwbare testgegevens en wordt niet beïnvloed door menselijke factoren. Het instrument is uitgerust met een oplaadbaar batterijpakket (12 V), dat zowel voor wisselstroom als gelijkstroom kan worden gebruikt, waardoor het handig is voor tests op locatie en in het veld.
Toepassing van DC-weerstandstester
De DC-aardingsweerstandstester is een ideaal instrument voor het meten van de DC-weerstand van verschillende inductieve belastingen, zoals stroomtransformatoren, grote motoren en transformatoren, evenals de contactweerstand van laag-spanningsschakelaars en de interfaceweerstand van draden, kabels of lassen.
Voorzorgsmaatregelen
1. Voordat u de onbelaste aftapwisselaar van de transformator test, moet deze worden gereset. Nadat het ontladen is voltooid, moet het alarmgeluid langer dan 10 seconden stoppen voordat de kraanwisselaar wordt omgeschakeld.
2. Wacht voordat u de verbinding verbreekt tot het ontladen is beëindigd en het alarmgeluid is gestopt. Het is het beste om langer dan 10 seconden te wachten voordat u de verbinding verbreekt, om er zeker van te zijn dat de lading volledig is vrijgegeven.
3. Houd bij het selecteren van de stroom rekening met het bereik in de kolom met technische specificaties en gebruik deze niet buiten of onder het bereik. Wanneer de stroom de vooraf ingestelde waarde overschrijdt, blijft het instrument in de "oplaad"-status. Wanneer het bereik onvoldoende is, wordt 'stroom te laag' weergegeven. Wanneer deze twee toestanden zich voordoen, bevestig dan het bereik en selecteer de juiste stroomsterkte om te testen.
4. Let op het bereik als u de magnetische hulpmethode gebruikt. Omdat twee hoogspanningsspoelen parallel zijn geschakeld en één in serie, wordt 1,5 keer de weerstand van de hoogspanningsspoel toegevoegd aan het gehele testcircuit en moet er rekening worden gehouden met de selectie van het bereik. Als de uitgangsstroom de ingestelde waarde niet kan bereiken of instabiel is bij gebruik buiten het bereik.
5. Wanneer de korte contacten van de drie draden van de magnetische hulpmethode na ontlading worden verwijderd, kan er reststroom optreden, die tijdens het verwijderen ontsteking en ontlading kan veroorzaken. Dit is een normaal verschijnsel.
6. Bij het aansluiten van de testklem op de uitgangsaansluiting van de transformatorwikkeling is het belangrijk op te merken dat de uitgangsaansluiting lange tijd aan lucht wordt blootgesteld en dat het oppervlak van de uitgangsaansluiting bedekt is met een oxidefilm, wat onstabiele of onnauwkeurige meetresultaten kan veroorzaken. Daarom moet bij het bedraden aandacht worden besteed aan het reinigen van de oxidefilm, of nadat u de testklem op de aansluitklem hebt aangesloten, moet u de testklem een paar keer krachtig draaien om de oxidefilm door te snijden om een goede verbinding te garanderen.
