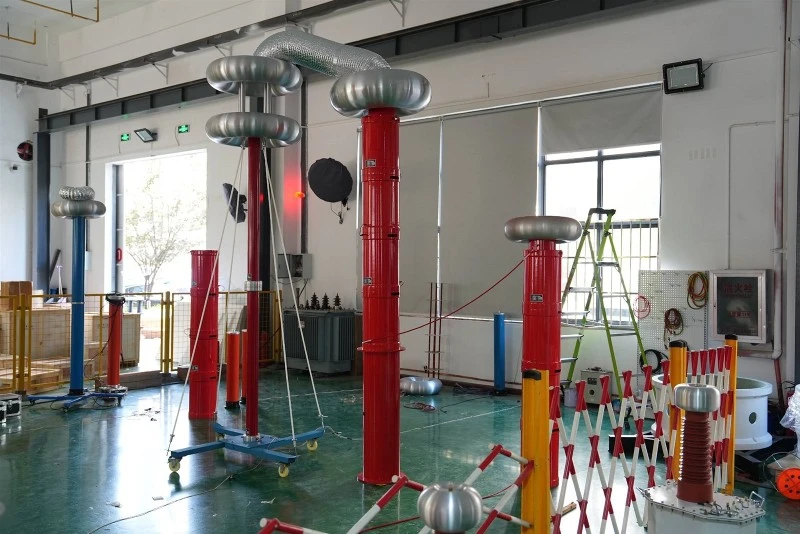

Resonantie van de netfrequentie is bestand tegen spanningsapparaat
Deresonantieapparaat voor vermogensfrequentiewordt hoofdzakelijk gebruikt voor AC-bestendigheidstests van 6 kV-500 kV hoog-kruis--gekoppelde kabels, 6kV-500 kV transformatoren, generatoren, GIS- en SF6-schakelaars en andere hoogspanning-apparatuur zoals stroomrails, bussen en transformatoren. Een apparaat dat afgestemde inductoren en belastingscondensatoren gebruikt om resonantie in de netfrequentiereeks te genereren en de netfrequentietestspanning te verkrijgen. Serie-resonantietestapparatuur wordt veel gebruikt in industrieën zoals energie, metallurgie, aardolie en chemische technologie, en is geschikt voor de overdracht en preventieve tests van capacitieve exemplaren met hoge capaciteit en hoogspanning.
L - inductantie van instelbare reactor CX - capaciteit van testobject
R - Equivalente serieweerstand berekend op basis van het actieve verlies van de instelbare reactor, het diëlektrische verlies van het geteste object en het uitgebreide verlies van het circuit.
Pas de inductantie van de instelbare reactor in de serieschakeling zo aan dat de inductantie XL bij vermogensfrequentie f gelijk is aan de capaciteit XCX van de belastingscondensator. Op dit punt wordt volledige resonantie bereikt en de inductantie van de reactantie is de inductantie L op het resonantiepunt. Wanneer het circuit volledig resonant is,
De belastingscapaciteit CX is in principe constant. Wanneer L wordt aangepast om volledige resonantie L0 te bereiken, wordt IX aangepast. Wanneer de vereiste UC-waarde is bereikt, begint de weerstandsspanningstest.
Bij volledige serieresonantie levert de voeding alleen UJ om IX tot stand te brengen, en het excitatievermogen PJ=UJIX met COS Φ=1 overwint het equivalente uitgebreide actieve verlies IX2R in het circuit, waardoor een stabiele resonantie wordt opgewekt en behouden.Serie resonantieis een resonantie veroorzaakt door spanningscompensatie of excitatie bij lage spanning.
Belangrijkste kenmerken vanresonantievermogensfrequentie is bestand tegen spanningsapparaat
Due to full compensation of resonant reactive power, the power of the power supply and equipment is only less than 1/10 of the required capacity of the tested object (1/Q>10); Het apparaat heeft een klein volume, een laag gewicht, een grote uitvoercapaciteit en vereist een kleine voedingscapaciteit. Het is goedkoop, eenvoudig te bedienen en veilig in gebruik;
Serieresonantie is eigenlijk een stroomfiltercircuit, waardoor de stroom die door het testmonster gaat in feite de fundamentele stroom is, en de golfvormvervormingssnelheid (THD) van de uitgangsspanning is extreem klein, wat superieur is aan alle soorten bestaande AC-houdspanningsapparatuur;
De kortsluitstroom na flashover of defect van het testmonster is slechts 1/10 of minder van de teststroom vóór kortsluitcircuit (1/Q), waardoor de uitbreiding van schade aan het foutpunt na defect effectief kan worden voorkomen;
Onmiddellijk na de flashover wordt de boog automatisch gedoofd, en het proces van het tot stand brengen van de resonante toestandsspanning na het doven van de boog duurt relatief lang (in seconden), wat een stabiel -statusvormingsproces is zonder rekening te houden met spanningsoverschrijding of het gevaar van herstel van de overspanning in transiënte processen op microseconde- en millisecondenniveau.
Geef prioriteit aan afstemming
Om de veiligheid en het soepele verloop van het experiment te garanderen, is het tijdens de serieresonantie-weerstandsspanningstest noodzakelijk om eerst L aan te passen om de volledige resonantie L0 te bereiken bij een gegeven lage initiële excitatiespanning UJ0 (meestal een paar honderd volt), en de spanning langzaam te verhogen binnen een klein bereik van de ontstemmingsgraad ST totdat UC de vooraf bepaalde weerstandsspanningswaarde bereikt.
