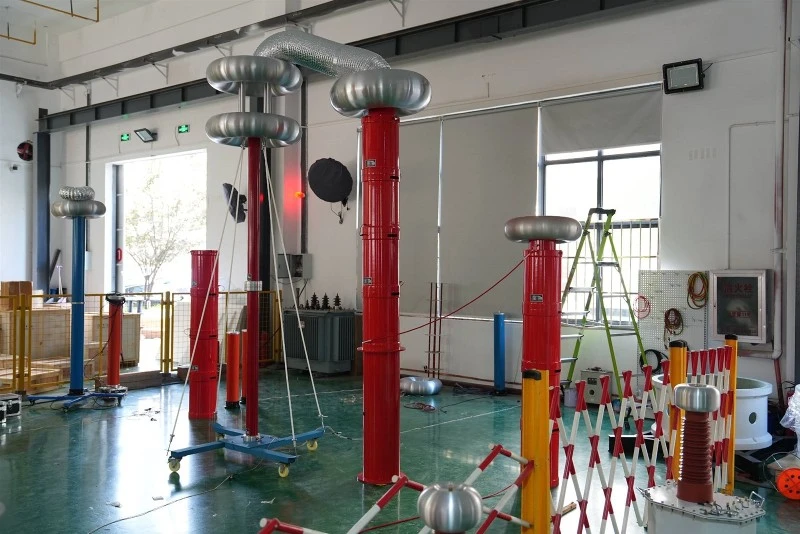

De complete set vanfrequentieomzetting serie resonantie testapparatuuris een serieresonantietestapparaat dat afgestemde inductie en belastingscapaciteit gebruikt om serieresonantie van de netfrequentie te genereren en de testspanning van de netfrequentie te verkrijgen. De complete set resonantietestapparatuur voor frequentieconversieseries bestaat uit een isolatietransformator, frequentie- en spanningsregelingsvoeding, bekrachtigingstransformator, reactor, condensatorspanningsdeler, enz.; De spanningsdeler is parallel verbonden met het testobject en de resonantiespanning op het testobject wordt gemeten met behulp van resonantietestapparatuur met frequentieconversieserie om een overspanningsbeveiligingssignaal te verkrijgen; Het uitgangsvermogen van de frequentiemodulatie wordt gekoppeld aan het serieresonantiecircuit via een excitatietransformator, die excitatievermogen levert voor serieresonantie
De AC-weerstandsspanningstest van verschillende grote stroomtransformatoren, stroomkabels, stoomturbines, hydrogeneratoren en andere capacitieve apparatuur moet regelmatig worden uitgevoerd in strikte overeenstemming met de testprocedures; Onder stroomfrequentieomstandigheden is, als gevolg van de grote capaciteit van het teststuk of de hoge testspanningsvereisten, de voedingscapaciteit van het testapparaat ook relatief hoog. Traditionele stroomfrequentie-bestendige spanningsapparaten zijn omvangrijk, zwaar, moeilijk ter plekke uit te voeren, moeilijk te combineren en hebben een slechte flexibiliteit. Een betere methode is om te gebruikenserie resonantievoor spanningsbestendigheidstests.
Wanneer de resonantietest van de frequentieconversieserie is voltooid en is ingesteld als de weerstandsspanningstest, wordt frequentiemodulatie uitgevoerd bij de initiële spanning op basis van de berekende frequentie. Controleer eerst de aarding. De volledige set resonantietestapparatuur voor frequentieconversieseries moet goed geaard zijn. Het aardingspunt van de experimentele apparatuur en het aardingspunt van de generatorkern moeten gelijktijdig worden geaard. Bovendien vereisen temperatuurmeetcomponenten en generatorrotoren ook een beschermende aarding. Tijdens het frequentiemodulatie-experiment waren de resultaten echter niet ideaal en voldeed de frequentie niet aan de eisen van de vermogensfrequentie. Nadat de stroom was uitgeschakeld, was de externe bedrading correct en werd vermoed dat de plaatsing van de twee reactoren werd beïnvloed. De inductieve reactantiewaarde werd gewijzigd, de afstand en positie van de reactoren werden opnieuw aangepast en het resonantiepunt van de vermogensfrequentie van 50 Hz werd gevonden. De spanning werd verhoogd en de weerstandsspanningswaarde werd gedurende één minuut gehandhaafd. De netfrequentie is bestand tegen spanningstest en is soepel verlopen. Door dit experiment hebben we waardevolle ervaring opgedaan met de weerstandsspanningstest van grote hoogspanningsmotoren.
In praktische toepassingen is gebleken dat wanneer de spanning dicht bij de testspanning stijgt, de spanningsstijgingssnelheid te snel is en de spanningsfluctuatie groot is, wat zelfs spanningsbeveiliging kan veroorzaken. Daarom is het noodzakelijk om de test opnieuw te starten, wat niet bevorderlijk is voor de veiligheid van de apparatuur. Als de spanningsbeveiligingswaarde echter te hoog is ingesteld, wordt de volledige set uitgeschakeldresonantietestapparatuur met variabele frequentieseriekan de geteste apparatuur niet effectief beschermen tegen overspanning.
Er zijn verschillende methoden om de stabiliteit van de frequentieomzetting serie resonantie testapparatuur:
1. Selecteer de afwijking van de resonantiefrequentie om te testen. We weten dat om de capaciteit van de testtransformator te verminderen, de Q-waarde zo groot mogelijk moet zijn. Wanneer de Q-waarde echter groot is en afwijkt van de resonantiefrequentie, is de snelheid relatief laag. Daarom kunnen we ervoor kiezen om af te wijken van de resonantiefrequentie om de spanning te verhogen en de snelheid van de spanningsstijging te verminderen, zolang de capaciteit van de resonantietestapparatuur met variabele frequentie dit toelaat.
2. Pas de kwaliteitsfactor van het circuit aan. Uit Q=Uc/U=1/ω CR blijkt dat om de waarde van q te verlagen, het noodzakelijk is om de circuitweerstand te vergroten. Op deze manier moet ook het uitgangsvermogen van de bekrachtigingstransformator worden vergroot om de testspanning te bereiken. Wanneer deze methode wordt toegepast op de volledige set serieresonantietestapparatuur met variabele frequentie, moet deze daarom worden uitgevoerd onder de voorwaarden van de toegestane capaciteit.
3. Vereisten voor aardingsweerstand. De aardingsdraad moet op betrouwbare wijze worden aangesloten op het aardingslichaam, met een aardingsweerstand van minder dan 4 Ω.
